Функционал и настройки аппарата ПТК HANKER TIG 200 P AC/DC LCD H80

Thu, 02 Apr 2026 06:19:00 +0000

В статье подробно рассмотрим настройки меню управления режимами сварки и дополнительный функционал нового аппарата аргонодуговой сварки ПТК HANKER TIG 200 P AC/DC LCD H80.

Аппарат поддерживает сварку на постоянном и переменном токе (AC/DC) с импульсом и без него. Доступны две формы волны формы волны – AC Square Wave (квадратная) и AC Sine Wave (синусоидальная). В оборудовании есть режимы TIG HF и Lift TIG и реализована дополнительная функция ручной дуговой сварки MMA. К аппарату можно подключить педаль дистанционного управления.

Описание дисплея ПТК HANKER TIG 200 P AC/DC LCD H80

Выбор режима сварки: MMA / Lift TIG / HF TIGВыбор режима управления сварочной горелкой: 2T / 4T / RPT / SpotКнопка регулировки параметров сварки (по часовой стрелке)Кнопка сохранения и загрузки программ сваркиЭнкодер управления значениями параметров сваркиКнопка проверки подачи защитного газаКнопка регулировки параметров сварки (против часовой стрелки)Переключение между режимом DC и ACВключение/выключение импульсного режимаМногофункциональный цифровой дисплейОбозначение иконок на цифровом дисплее

Ручная дуговая сварка MMALift TIG – сварка с поджигом касаниемHF TIG – сварка с бесконтактным поджигом высокочастотным импульсом2T режим работы сварочной горелки4T режим работы сварочной горелкиRP (Repeat) – режим циклического повторения сварочной циклограммыSPOT – сварка точками.PULSE ON – режим импульсной сварки включёнPULSE OFF – режим импульсной сварки выключенПостоянный токAC Square Wave – переменный ток с квадратной формой волныAC Sine Wave – переменный ток с синусоидальной формой волныЦиклограмма аппарата ПТК HANKER TIG 200 P AC/DC LCD H80

Ist – (Hst) – Горячий старт. Диапазон регулировок от 0 до 10.I1 – Сварочный ток в Амперах. Диапазон регулировок от 0 до 200А.Tdn (Arc) – Форсаж дуги. Диапазон регулировок от 0 до 10.Режим ММА DC

В режиме можно сваривать в токах АC и DC. Для тока AC PULSE доступны две формы волны – синусоидальная и квадратная. В режиме DC PULSE – стандартный пульс и отсутствуют регулировки Баланса, Частоты переменного тока.

Обратите внимание, что в режиме 2Т отсутствует выбор Стартового тока, Тока заварки кратера. В режиме LIFT TIG AC PULSE 2Т отсутствует выбор Стартового тока, Тока заварки кратера. В режиме LIFT TIG DC PULSE 2Т отсутствует выбор Стартового тока, Тока заварки кратера, Баланса и Частоты переменного тока.

TIG PULSE AC

Время подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Баланс – диапазон регулировок от -5 до +5%.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 100. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 100 по 1 Гц.Частота переменного тока – диапазон регулировок от 50 до 250 Гц, шаг 1 Гц.TIG PULSE DC

Время подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 999. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 999 по 1 Гц.TIG AC PULSE OFF

В режиме TIG AC PULSE OFF можно выбирать 2 формы волны – AC Square Wave (квадратная) и AC Sine Wave (синусоидальная).

Время подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Баланс – диапазон регулировок от -5 до +5%.Частота переменного тока – диапазон регулировок от 50 до 250 Гц, шаг 1 Гц.TIG DC PULSE OFF

Время подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Баланс – диапазон регулировок от -5 до +5%.Частота переменного тока – диапазон регулировок от 50 до 250 Гц, шаг 1 Гц.TIG DC PULSE OFF REPEAT

Время подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.TIG DC PULSE OFF SPOT

Больше подробной информации о новом аппарате аргонодуговой сварки ПТК HANKER TIG 200 P AC/DC LCD H80 вы найдёте в индивидуальной карточке с товаром.

Функционал и настройки аппарата ПТК HANKER TIG 200 P LCD H83

Wed, 01 Apr 2026 07:12:00 +0000

В этом материале мы подробно рассмотрим функционал и настройки меню управления нового аппарата для аргонодуговой сварки ПТК HANKER TIG 200 P LCD H83.

Оборудование рассчитано для работы для работы на постоянном токе (DC) с возможностью сварки в импульсном режиме (PULSE) и без него, поддерживает режимы сварки HF и Lift TIG для удобного поджига дуги. К аппарату можно подключить педаль дистанционного управления, и наличие дополнительного режима ручной дуговой сварки MMA.

Описание дисплея ПТК HANKER TIG 200 P LCD H83

Выбор режима сварки: MMA / Lift TIG / HF TIGВыбор режима управления сварочной горелкой: 2T / 4T / RPT / SpotКнопка регулировки параметров сварки (по часовой стрелке)Кнопка сохранения и загрузки программ сваркиЭнкодер управления значениями параметров сваркиКнопка проверки подачи защитного газаКнопка регулировки параметров сварки (против часовой стрелки)Включение/выключение импульсного режимаМногофункциональный цифровой дисплейОбозначение иконок на цифровом дисплее

Ручная дуговая сварка MMALift TIG – сварка с поджигом касаниемHF TIG – сварка с бесконтактным поджигом высокочастотным импульсом2T режим работы сварочной горелки4T режим работы сварочной горелкиRP (Repeat) – режим циклического повторения сварочной циклограммыSPOT – сварка точкамиPULSE ON – режим импульсной сварки включёнPULSE OFF – режим импульсной сварки выключенПостоянный токЦиклограмма аппарата ПТК HANKER TIG 200 P LCD H83

Время подачи газа перед сваркой (сек)Стартовый ток (А)Время нарастания тока (сек)Пиковый ток (А)Базовый ток (А)Время снижения тока (сек)Ток заварки кратера (А)Время подачи газа посоле сварки (сек)Скважность (%)Пульс (Гц)Режим ММА DCIst – (Hst) – Горячий старт. Диапазон регулировок от 0 до 10.I1 – Сварочный ток в Амперах. Диапазон регулировок от 0 до 200А.Tdn (Arc) – Форсаж дуги. Диапазон регулировок от 0 до 10.

Режим LIFT TIG DC PULSE 2TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 999. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 999 по 1 Гц.

Режим LIFT TIG DC PULSE 4TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 999. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 999 по 1 Гц.

Режим LIFT TIG DC PULSE OFF 2TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим LIFT TIG DC PULSE OFF 4TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим LIFT TIG DC PULSE OFF REPEATВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим HF TIG DC PULSE 2TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 999. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 999 по 1 Гц.

Режим HF TIG DC PULSE 4TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Скважность – диапазон регулировок от 5 до 95%.Пульс ГЦ – диапазон регулировок от 0,5 до 999. Регулировка шага с 0,5 до 5,0 по 0,1 Гц, с 5,0 до 999 по 1 Гц.

Режим HF TIG DC PULSE OFF 2TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим HF TIG DC PULSE OFF 4TВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим HF TIG DC PULSE OFF REPEATВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Стартовый ток (Ist) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время нарастания тока (tup) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Базовый ток (I2) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Ток заварки кратера (Ied) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Режим HF TIG DC PULSE OFF SPOTВремя подачи газа перед сваркой – диапазон регулировок от 0,0 до 2,0 сек., шаг 0,1 сек.Пиковый ток (I1) – диапазон регулировок от 10 до 200 Ампер, шаг 1А.Время снижения тока (tdn) – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.Время подачи газа после сварки – диапазон регулировок от 0,0 до 10,0 сек., шаг 0,1 сек.

Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER TIG 200 P LCD H83 доступна в карточке с товаром.

Что такое PFC в сварочных аппаратах?

Wed, 25 Mar 2026 07:46:00 +0000

PFC (Power Factor Correction) – это функция коррекции коэффициента мощности, повышающая стабильность работы сварочного аппарата. Технология помогает инвертору правильно, более эффективно и стабильно использовать электроэнергию из сети.

В сварочных инверторах без технологии PFC ток из сети потребляется неравномерно. Это создаёт лишнюю нагрузку на проводку, вызывает просадки напряжения и ухудшает поведение сварочной дуги. Аппарат с PFC, наоборот, потребляет ток более ровно и синхронно с напряжением, за счёт чего поддерживается стабильное питание.

Как это проявляется на практике:Дуга горит ровнее и стабильнее, меньше реагирует на перепады напряжения.Сварочный ток ближе к заданному значению.Аппарат увереннее работает при нестабильной сети.Проводка нагружается меньше, за счёт чего снижается риск перегрева и срабатывания автоматов.Создаётся меньше помех для работы других устройств.

Коэффициент мощности при этом становится ближе к идеальному (≈ 0,95–1, вместо 0,4–0,6 у моделей без технологии коррекции коэффициента мощности PFC).

Научно-техническое объяснение этому выглядит так:

В электрических сетях переменного тока мощность делится на:

Активную мощность (P) – реально выполняет работу (нагрев дуги).Реактивную мощность (Q) – «гуляет» между источником и нагрузкой.Полную мощность (S) – суммарная.

Связь выражается через коэффициент мощности, где идеальное значение: cosφ ≈ 1.

У аппаратов без PFC технологии:

Ток имеет импульсную (несинусоидальную) форму.Возникает фазовый сдвиг.Коэффициент мощности может быть 0,4–0,6.

Отдельно важно разобраться с распространённым заблуждением, что PFC не является постоянной технологией работы источника на пониженном напряжении сети.

Да, аппараты с PFC действительно лучше переносят просадки и могут работать в более широком диапазоне напряжений (часто от 160 В и выше). Но это не потому, что они «рассчитаны на низкое напряжение», а потому что они правильнее и стабильнее потребляют энергию из сети.

Если напряжение падает слишком сильно, ниже допустимого уровня, то:

Аппарат всё равно будет терять мощность.Аппарат может перегреваться или отключаться по защите.

То есть PFC не устраняет проблему слабой сети, а лишь значительно снижает её влияние.

Как работает PFC технология?

Существует два типа:

Пассивный PFC

Использует дроссели и конденсаторы.Частично сглаживает ток.cosφ ≈ 0,7–0,85.

Активный PFC

Использует силовую электронику (обычно boost-конвертер).Управляется ШИМ-контроллером.Формирует ток, повторяющий синусоиду напряжения сети.cosφ ≈ 0,95–0,99.Как PFC влияет на разные типы сварки?Ручная дуговая сварка MMA

Если вы работаете с оборудованием, где не предусмотрен PFC, то может происходить следующее:

Сильные просадки напряжения, а как следствие – это «залипание» дуги.Нестабильный ток при увеличении длины силовых кабелей или увеличении длины кабелей электрододержателя и клеммы заземления.

Оборудование с PFC гарантирует:

Дуга зажигается легче и более стабильная.Можно работать от генератора. Например, аппараты с PFC могут стабильно работать даже при напряжении сети от ~90 до 160 В.Сварка полуавтоматом (MIG/MAG)

Если оборудование без PFC:

Если нестабильная подача энергии, то возможно разбрызгивание металла.Ощущается чувствительность к просадкам сети за счёт изменения переноса металла.

Если аппарат полуавтоматической сварки с PFC, то гарантируется следующее:

Стабильное горение дуги и сам процесс сварки и капельного переноса.Лучше работает синергетика, если она присутствует в функционале.Аргонодуговая сварка TIG

Аппарат без PFC:

Скачки входного напряжения оказывают прямое влияние на сварочный ток, он не стабильный и отличается от заданного значения.На малых токах страдает стабильность дуги.Хуже контроль тепловложения.

Оборудование с PFC гарантирует:

Стабильные показатели сварочного тока, что особенно важно при сварке тонких металлов, чтобы не прожечь его и не деформировать.Дуга более ровная дуга даже при работе на низких амперах (от 5 до 30 А)Корректная и стабильная работа импульса (pulse TIG).Если подытожить, то PFC – это технология, которая:Стабилизирует работу сварочного аппарата.Снижает нагрузку на сеть.Делает поведение аппарата более стабильным.

А возможность работать при пониженном напряжении сети – это следствие, а не основное назначение этой функции.

Оборудование с технологией PFC вам обязательно нужно, если:Сварочные работы производятся на выезде или стройке.Используется генератор для подключения к сети.Слабая сеть, обычно такое встречается при работах за городом на дачах или в гаражах.Если аргонодуговая сварка TIG тонколистового металла.

В ассортименте сварочных аппаратов ПТК есть модели с PFC технологией, ознакомьтесь с ними более подробно, переходите в индивидуальные карточки с оборудованием.

Буквенно-цифровое обозначение наименований оборудования ПТК

Wed, 18 Feb 2026 07:14:00 +0000

В названиях газосварочного оборудования часто встречаются буквы, цифры, и на первый взгляд это просто набор символов, но на самом деле в них зашифрована важная информация: тип изделия, назначение, рабочий газ, давление, конструктивные особенности и многое другое.

Не всегда понятно, что именно означают эти обозначения, особенно если вы только подбираете оборудование или сравниваете разные модели.

Поэтому мы подготовили для вас подробную статью с полной расшифровкой наименований редукторов, регуляторов, резаков и горелок ПТК. Разберем, как правильно читать маркировку, что обозначают буквы и цифры и на что стоит обратить внимание при выборе.

Надеемся, этот материал поможет вам быстрее ориентироваться в ассортименте и увереннее подбирать оборудование для работы.

Далее посмотрим на примерах, что в каждой категории товаров обозначает та или иная цифра и буква.

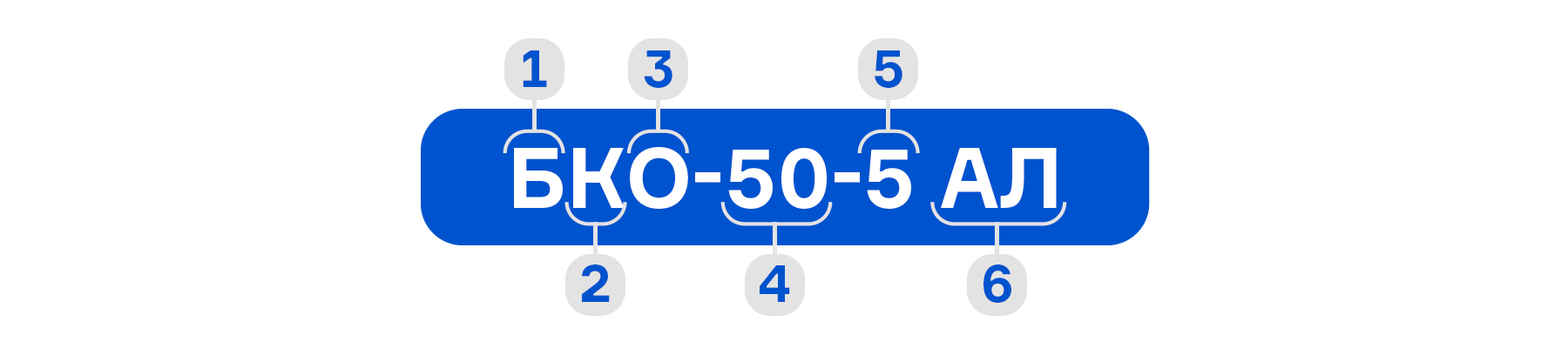

Редукторы

Б – баллонныйК – кислородный
П – пропановый
А – ацетиленовый
У – углекислотный
А – азотный
Г – гелиевый
О – одноступенчатыйНаибольшая пропускная способность редуктора, м³/чНаибольшее рабочее давление газа, кгс/см² (для пропановых и ацетиленовых редукторов)
Группа редуктора (серия для углекислотных)
4 – серия редукторов с накидной гайкой крепления крышки

МИНИ – уменьшенные габариты и вес
АЛ – корпус выполнен из алюминия
КР – крупногабаритный
КР-4 – крупногабаритный 4 серии
И – тип Италия
PROTEC – специальная защита корпуса редуктора и манометров от случайных механических повреждений

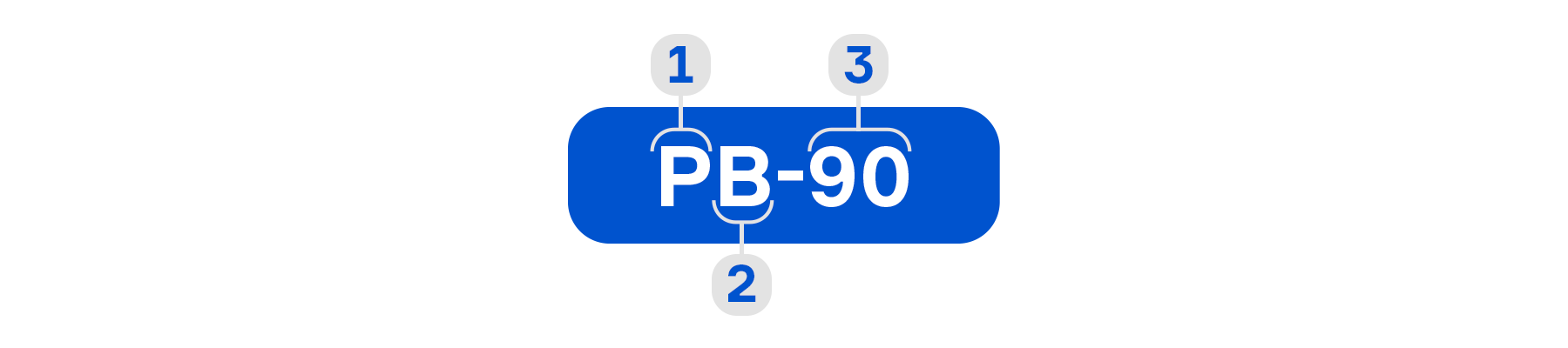

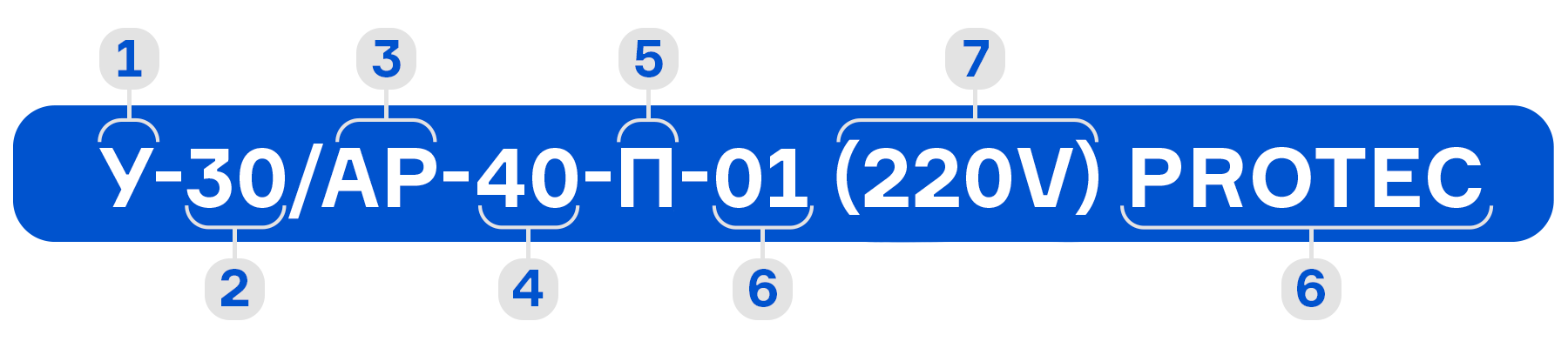

Р – редукторВ – воздушный
К – кислородный
ВД – высокого давления90/70 – максимальное рабочее давление газа, кгс/см² Регуляторы расхода газаУ – углекислотный
АР – аргоновый
Г – гелиевыйНаибольшая пропускная способность расхода углекислоты, л/минОбозначение только для универсальных регуляторов на 2 газа
АР – аргоновыйНаибольшая пропускная способность расхода аргона, л/минП – с подогревателем
1Р – один ротаметр
2Р – два ротаметра01 – корпус выполнен из алюминия
4 – серия редукторов с накидной гайкой крепления крышки
5 – присвоенный внутри компании номер группы (серии), указывающий на латунный корпус
АЛ – корпус выполнен из алюминия
МИНИ – уменьшенные габариты и вес
КР – крупногабаритный
И – тип Италия
ECO – встроенный экономайзер
PROTEC – специальная защита корпуса регулятора и манометров от случайных механических повреждений36V – напряжение на электроподогреватель
220V – напряжение на электроподогреватель Резаки инжекторные

Р – резакМаксимальная толщина разрезаемого металла:
1 – до 100 мм
3 – до 300 ммА – ацетилен
П – пропан-бутан
Г – горелка, при замене наконечника из резака можно сделать горелкуВ наименовании есть тире, знак «-» – резак укомплектован внутренними мундштуками с щелевыми пазами
В наименовании нет тире – резак укомплектован внутренними мундштуками с кольцевым зазором01/02/03/22/333 – присвоенный внутри компании номер группы (серии), указывающий на модификацию резаковР – рычажный
МИНИ – малых габаритов
М – модифицированный резак

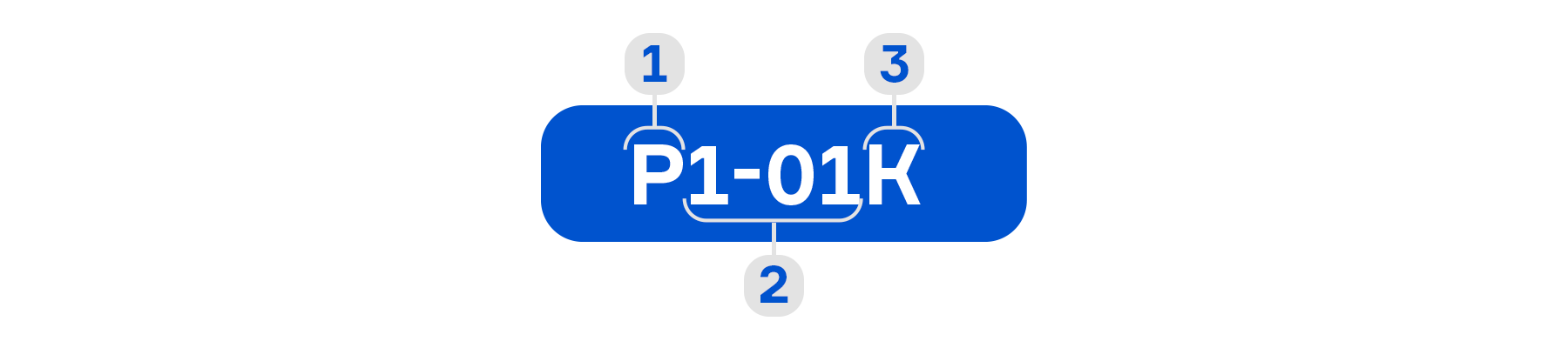

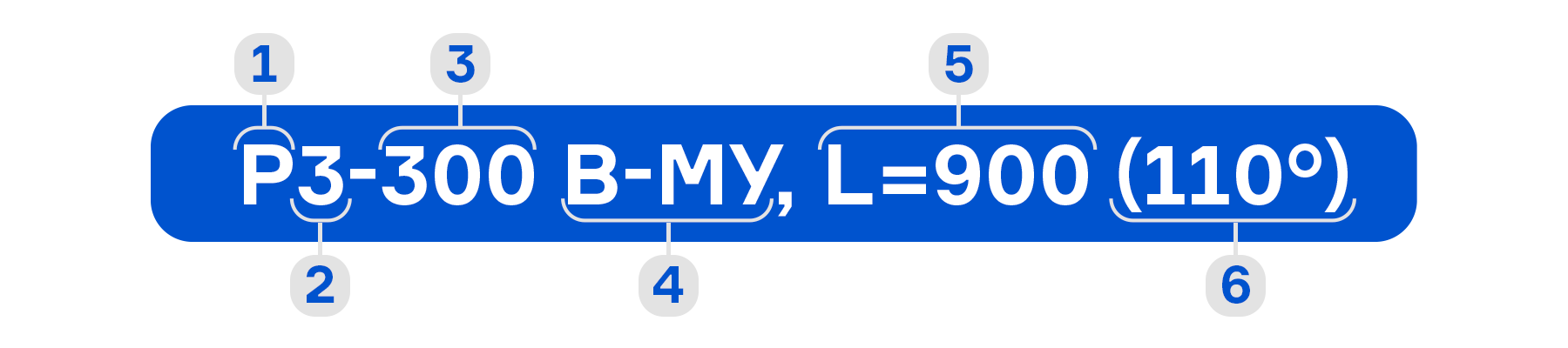

У – удлиненный Длина резака в мм Резаки 3-х трубные внутриголовочного смешенияР – резакМаксимальная толщина разрезаемого металла:
1-01 – до 100 мм
3-01 – до 300 ммК – клапан/рычаг Резаки 3-х трубные внутрисоплового смешенияР – резакМаксимальная толщина разрезаемого металла:
3 – до 300 ммСерия резаков:
300
345В – вентиль
К – клапан/рычаг
У – удлиненный

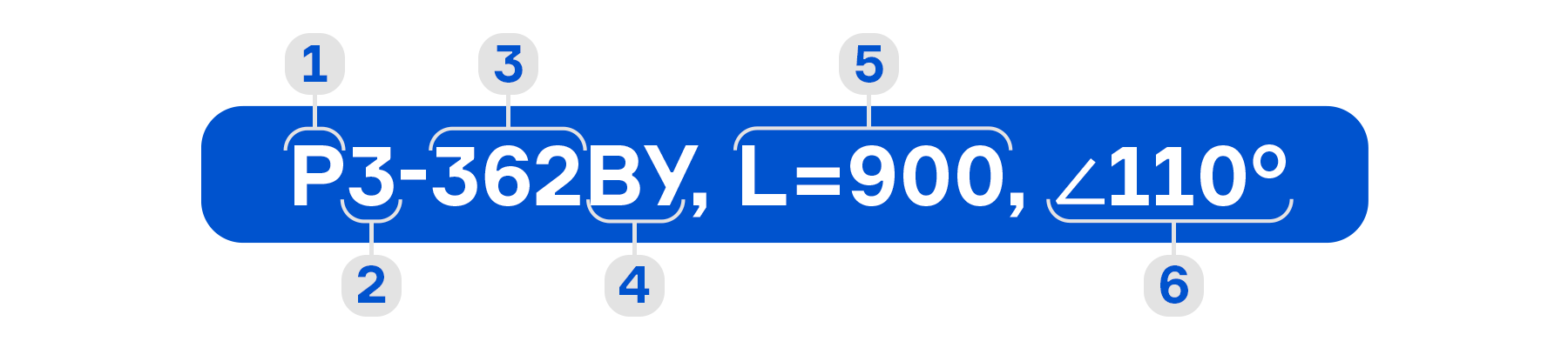

М – модифицированный резакДлина резака в ммУгол наклона головки резака Резаки инжекторные 3-х трубные внутриголовочного смешения

Р – резакМаксимальная толщина разрезаемого металла:
3 – до 300 ммСерия резаков:
362 – аналог резака «Харрис»В – вентиль
К – клапан/рычаг

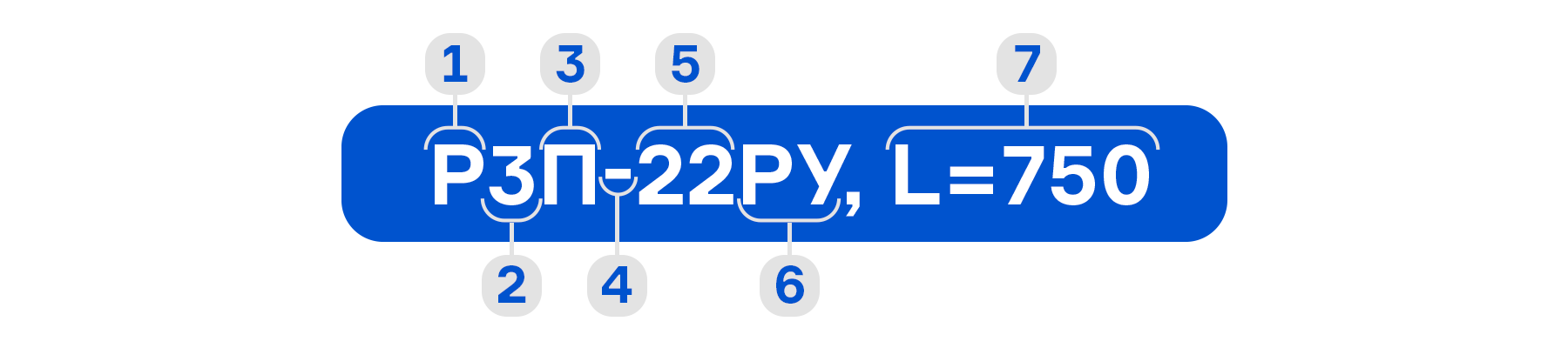

У – удлиненный Длина резака в ммУгол наклона головки резака Резаки жидкотопливные

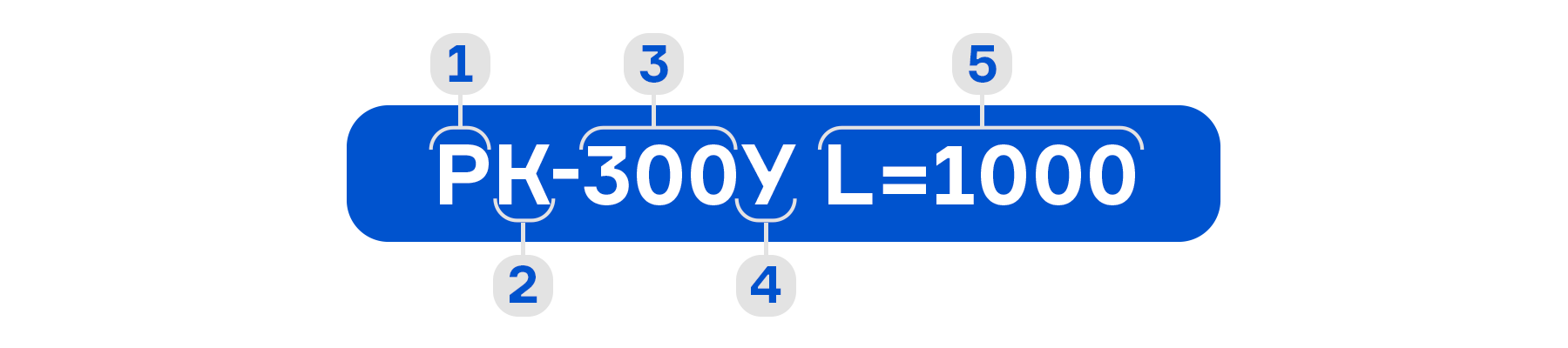

Р – резакК – керосиновый
Б – бензиновыйМаксимальная толщина разрезаемого металла:
02 – до 200 мм
300 – до 300 ммК – клапан/рычаг
У – удлиненныйДлина резака в мм Резаки металлургические

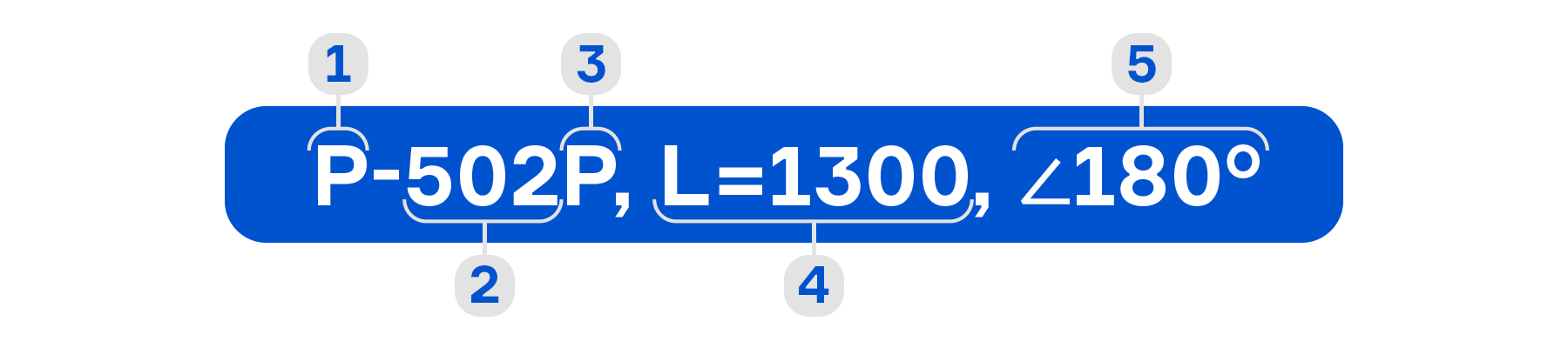

Р – резакМаксимальная толщина разрезаемого металла:
502 – до 500 ммР – рычаг/клапанДлина резака в ммУгол наклона головки резака Горелки газовоздушные

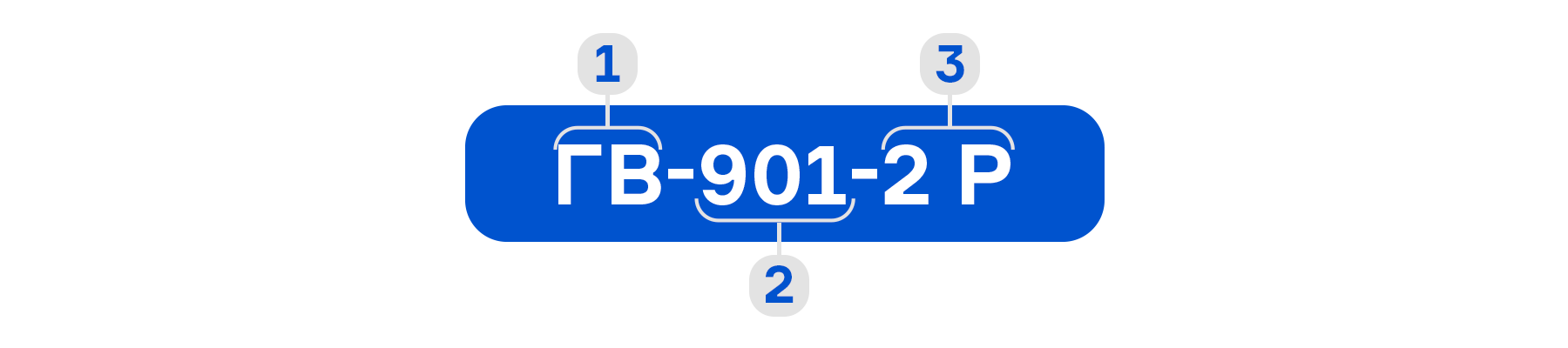

ГВ – горелка газовоздушная
ГВП – горелка газовоздушная для пайкиДлина газовоздушной горелки:
501 – до 550 мм
901 – до 900 мм
902 – до 970 мм
800 – до 800 мм
1100 – до 110 мм
Модификация газовоздушной горелки: 100, 111, 121 – присвоенный внутри компании номер группы (серии), указывающий на модификацию горелокР – рычаг/клапан
В – вентиль
2 – две колбы
3 – 3 колбы (сопла) в комплекте
01 – 3 специальных наконечника в комплекте
70 – диаметр сопла (колбы)
Особенность газовоздушной горелки:
ТУРБО – принудительная подача воздуха
Пьезо – пьезо поджиг Горелки газосварочные

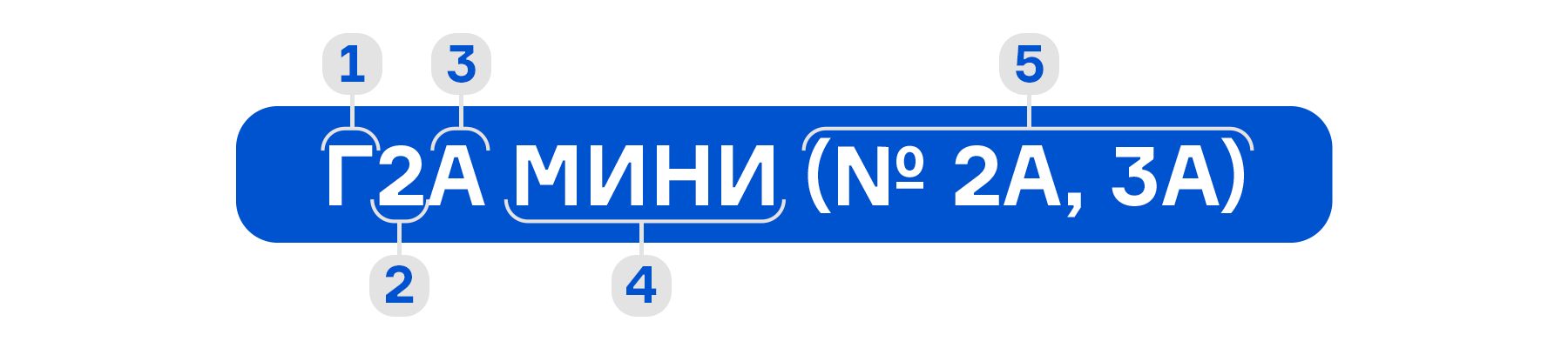

Г – горелка2 – горелки малой мощности
3 – горелки средней мощностиПрименяемый горючий газ:
А – ацетилен
У – универсальные газозаменители (пропан-бутановая смесь, природный газ, метан)Особенность газосварочной горелки:
МИНИ – в комплекте с медными цельнотянутыми наконечниками
Малютка – в комплекте латунные сварочные наконечники с медными мундштуками
Flex – в комплекте с гибкими медными цельнотянутыми наконечниками
Звездочка – в комплекте с мундштуками, установленными на ключ-звездочку
4М-01 – в комплекте с четырьмя медными наконечниками
4М-02 – в комплекте с четырьмя медными наконечниками, изогнутыми под углом 90°
06 – в комплекте с медным сетчатым мундштуком №6П
08 – в комплекте с медным сетчатым мундштуком №8П
Длина горелки для нагрева:
800 – до 800 мм
1100 – до 110 ммНомер наконечника и толщина свариваемого металла:
№ 0 – от 0,2 до 0,5 мм
№ 1 – от 0,5 до 0,1 мм
№ 2 – от 1,0 до 2,0 мм
№ 3 – от 2,0 до 4,0 мм
№ 4 – от 4,0 до 7,0 мм
№ 5 – от 7,0 до 11,0 мм
Применяемый горючий газ:
А – ацетилен
П – пропан

Вся представленная в статье информация также доступна в удобном формате карточек PDF, в разделе «Каталоги и буклеты» на сайте. Вы можете скачать материалы и использовать их для быстрого ориентирования, обучения сотрудников или работы с клиентами.

Функционал и настройки аппарата ПРОФИ MIG 251-4 SYN LED

Wed, 24 Dec 2025 09:17:00 +0000

В этой статье подробно рассмотрим функциональные возможности и режимы работы полуавтомата ПРОФИ MIG 251-4 SYN LED. Это современный профессиональный сварочный аппарат, который сочетает высокую мощность, точность и максимальное удобство работы. Синергетическое управление автоматически подбирает оптимальные параметры сварки, обеспечивая стабильную дугу и качественный шов даже при интенсивной эксплуатации.

Аппарат поддерживает MIG/MAG, MMA и Lift TIG, работает с CO₂, газовыми смесями и порошковой проволокой, оснащён надежным 4-роликовым механизмом подачи, LED дисплеем, регулировкой индуктивности и функцией VRD, что делает его универсальным решением для производственных задач и профессиональных мастерских.

Аппарат ПРОФИ MIG 251-4 SYN LED работает со стандартной однофазной сетью 220 В, что позволяет использовать его без специальной подготовки электросети.

Передняя панель ПРОФИ MIG 251-4 SYN LED

Выбор сварочного режима: SYN / MAN / LIFT TIG / MMA Выбор сварочного материала и газаЦифровые LED дисплеиКнопка выбора функций: Скорость подачи проволоки перед сваркойИндуктивностьПред газОтжиг проволокиПост газ2T/4TКнопка выбора диаметра проволокиЭнкодерыРежимы сварки MIG SYN и MIG MAN

Аппарат поддерживает два основных режима работы: MIG SYN - синергетическое управление сварочным процессом и MIG MAN - ручная настройка параметров сварки.

Общие функции:

Выбор типа защитного газа:

Ar (SS) – аргон для сварки нержавеющей стали.

Ar (AL) – аргон для сварки алюминия.

Ar (CuSi) – аргон для сварки медно-кремниевых сплавов.

CO₂ – углекислота.

Ar+CO₂ – смесь аргона и углекислоты.

Без газа (FLUX) – для порошковой проволоки.

Возможность выбора 2Т / 4Т режима работы горелки для коротких или длинных швов.

Поддержка проволоки диаметром от 0,6 до 1,2 мм.

Дополнительные функции управления:

Протяжка проволоки (MIG SYN / MIG MAN): нажать и удерживать правый энкодер.

Проверка подачи газа (MIG SYN / MIG MAN): нажать и удерживать левый энкодер.

Режим MIG SYN (Синергетический)

С помощью энкодера в главном меню аппарата, выберите сварку в режиме MIG Synergic. Подтвердите свой выбор нажатием на энкодер.

Параметры настройки:

RIN (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRE (Предгаз): от 0 до 2 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 2 сек (шаг 0,1 сек.).Коррекция длины дуги (Левый энкодер): от –5 до +5 (шаг 0,1 ед.).Режим горелки: 2Т / 4ТСварочный ток по материаламГаз (Материал)Диаметр проволоки, ммДиапазон тока, АAr (SS)0,8 / 0,9 / 1,050-200 / 30-250 / 50-250Ar (AL)1,0 / 1,250-180 / 60-250Ar (CuSi)0,8 / 1,050-200 / 50-250CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,030-150 / 50-200 / 30-250 / 50-250Ar+CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,0 30-150 / 50-200 / 30-250 / 50-250FLUX (без газа)0,8 / 0,9 / 1,050-200 / 30-250 / 50-250Режим MIG MAN (Ручной)

Режим MIG MAN предназначен для пользователей, которые предпочитают ручную настройку всех параметров.

Параметры настройки:

RIN (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRE (Предгаз): от 0 до 2 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 2 сек (шаг 0,1 сек.).Коррекция длины дуги (Левый энкодер): от –5 до +5 (шаг 0,1 ед.)Сварочные параметрыГаз (Материал)
Диаметр проволоки, ммНапряжение, В
Скорость подачи, м/мин
Ar (SS)
0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
Ar (AL)
1,0 / 1,2
10,0–28,5
2,0–18,0
Ar (CuSi)
0,8 / 1,0
10,0–28,5
2,0–18,0
CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
Ar+CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
FLUX (без газа)
0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0Режим LIFT TIG

LIFT TIG — аргонодуговая сварка постоянным током, при которой дуга возбуждается касанием вольфрамового электрода о металл. Такой поджиг безопасен и применяется в производствах, где запрещён высокочастотный поджиг (TIG HF).

Параметры режима:

Сварочный ток: от 30 до 250 А.Газ: ArРежим MMA

Режим MMA предназначен для ручной дуговой сварки покрытым электродом.

Параметры режима:

ANT (Антизалипание электрода): ON/OFFDIG (Форсаж дуги): от 0 до 10.HS (Горячий старт): от 0 до 10%.VRD: ON/OFFСварочный ток: от 20 до 250 Ампер.

Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПРОФИ MIG 251-4 SYN LED доступна в карточке с товаром.

Как настроить регулятор расхода газа с ротаметром, чтобы не было «пшиков» при MIG или TIG сварке?

Tue, 25 Nov 2025 12:15:00 +0000

Если при сварке полуавтоматом MIG или аргонодуговой сварке TIG вы хоть раз при старте работ слышали «пшики», исходящие от регулятора расхода газа с ротаметром, то эта статья поможет вам разобраться в причине их возникновения и устранить проблему.

Что такое «пшики»?

Это сильный поток защитного газа, который образовался в начале сварки. Обычно это происходит из-за резкого сброса давления в шланге при открытии клапана. Такой поток может вызывать пористость шва и повышенный расход газа.

Пошаговая инструкция по настройке регулятора:Проверьте герметичность всех соединений. Перед началом сварочных работ убедитесь, что все соединения герметично соединены между собой – это важно для стабильного потока защитного газа. Проверьте присоединение регулятора к газовому баллону, герметичность газовых шлангов и их присоединение к аппарату и горелке.Установите регулятор расхода газа с ротаметром вертикально. Ротаметр должен быть установлен строго вертикально, чтобы поплавок (шарик) мог свободно перемещаться внутри колбы и точно показывать расход газа.Откройте баллонный вентиль. В регулятор поступит рабочее давление газа (обычно это 0,35 Мпа / 0,45 МПа, что соответствует 3,5 / 4,0 кгс/см2).Установите необходимый расход защитного газа. При открытом баллонном вентиле газ через регулятор поступает в ваш сварочный аппарат (нажмите кнопку на горелке, чтобы активировать подачу газа) и с помощью регулировочного винта ротаметра установите необходимый расход. Шарик ротаметра должен находиться на нужной отметке.

MIG/MAG сварка: расход газа составляет от 10 до 15 л/мин в помещении без сквозняков. При сквозняках или использовании больших сопел расход увеличится. TIG сварка: от 6 до 10 л/мин.

Избегайте избыточного расхода. Слишком большой расход газа может вызвать турбулентность, которая, наоборот, будет затягивать окружающий воздух в зону сварки, нарушая газовую защиту и приводя к дефектам сварного шва.Осмотрите регулятор расхода газа. Если мембрана или оборудование изношены, то замените их.Очистите горелку и расходные части от грязи, нагара и брвзг металла перед работой.Убедитесь, что баллон с газом не пуст и используется правильная газовая смесь для сварочных работ.Дополнительные настройки регуляторов расхода газа производства ПТК:

Часть регуляторов расхода газа ПТК с одним или двумя ротаметрами имеет возможность дополнительной и более точной настройки расхода защитного газа.

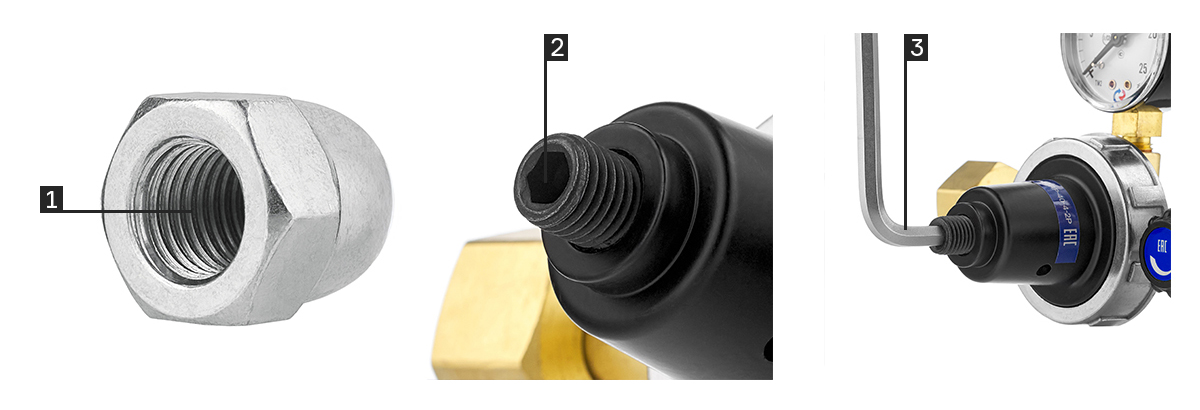

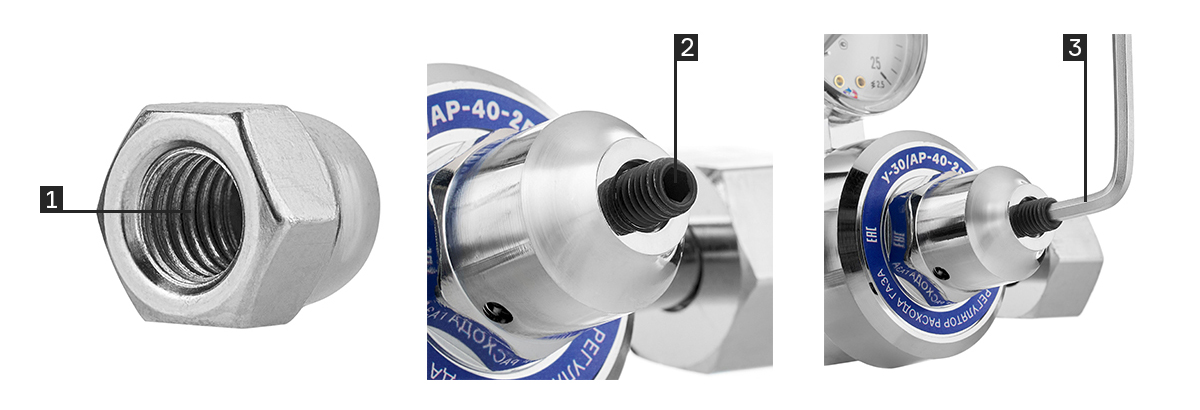

Что для этого необходимо сделать?Открутите декоративную гайку на крышке регулятора расхода газа, при этом регулятор должен быть правильно установлен на баллоне.Далее вы увидите задающий винт с внутренним шестигранником (на 4 или 5 мм), предназначенный для изменения величины редуцируемого (первичного) давления, подаваемого на ротаметр.Вставьте шестигранный ключ в задающий винт для дальнейшей регулировки.При открытом вентиле на баллоне откройте вентиль на ротаметре. Вентиль открывается на полную против часовой стрелки. Шарик-индикатор в колбе ротаметра поднимется выше рабочей области шкалы, вплоть до упора в пластиковую крышку колбы, что демонстрирует избыточное давление и завышенный расход.Верхний предел шкалы расхода аргона (Ar) – 40 л/мин. Ваша задача – задающим винтом настроить положение шарика на шкале (при полном открытии вентиля ротаметра) до отметки 40 л/мин. Если вам необходим меньший расход защитного газа для работ, то установите максимальный расход, который вами будет использоваться.Далее вентилем на ротаметре отрегулируйте величину расхода, требуемого для вашего сварочного процесса.После проведения дополнительной настройки установите декоративную гайку на место. При этом контролируйте, чтобы при закручивании декоративной гайки, задающий винт не прокрутился вместе с ней (по часовой стрелке), тем самым нарушив проведенную настройку.

Посмотрите ролик, где наглядно и поэтапное показано уменьшение предварительного давления регулятора расхода газа.

Если вы используете другое оборудование и вышеперечисленные рекомендации не улучшили ситуацию, то обратите внимание на эти специальные устройства:

Двухступенчатый регулятор расхода газа, обеспечивает более плавное и стабильное регулирование давления и расхода защитного газа. В ассортименте товаров ПТК такие регуляторы представлены в серии ECO. Проверяйте поток газа непосредственно перед соплом горелки. Для контроля расхода можно использовать специальные тестовые ротаметры, которые устанавливаются на сопло горелки во время тестовой продувки.

Корректная и точная настройка регулятора обеспечит стабильную подачу защитного газа из баллона, снизит расход и появление «пшиков» перед началом работ. Тем самым вы достигните максимально качественного сварного шва с минимальными временными и трудозатратами.

ПТК МАСТЕР TIG 200 P AC/DC D92 LED: настройки и функции аппарата

Mon, 20 Oct 2025 11:39:00 +0000

Новый ПТК МАСТЕР TIG 200 P AC/DC D92 LED - профессиональный аргонодуговой аппарат для сварки на постоянном и переменном токе. Оснащен LED дисплеем с динамическими индикаторами, цифровой циклограммой и функцией PULSE для работы с тонким металлом. Расширенные настройки параметров обеспечивают стабильную дугу, точное формирование шва и высокое качество сварки любых металлов.

Рассмотрим подробнее функционал и настройки аппарата аргонодуговой сварки ПТК МАСТЕР TIG 200 P AC/DC D92 LED.

Передняя панель ПТК МАСТЕР TIG 200 P AC/DC D92 LED

Цифровой дисплейКнопка переключения режимов и индикаторы: AC / AC PULSE / DC / DC PULSE / MMAЦиклограмма. Функции и индикаторы:Форсаж дугиГорячий стартВремя прихваткиИндикатор AC (Гц)Индикатор Баланс АС Индикаторы Пульса в Гц и в % Индикатор ошибки выбора диаметра электродаВыбор режима работы сварочной горелки 2Т/4Т/SPOTЭнкодерРежим AC

Используется для сварки алюминия и его сплавов. Переменный ток обеспечивает очистку поверхности от оксидной плёнки и стабильное формирование шва. Режим позволяет регулировать баланс волн для оптимального соотношения очистки и проплавления.

Параметры настройки:

Предгаз: от 0,1 до 15,0 сек (шаг 0,1 сек).Стартовый ток: от 10 до 160 Ампер (шаг 1 А).Время нарастания тока: от 0,0 до 10,0 сек (шаг 0,1 сек).Пиковый ток: от 10 до 200 Ампер (шаг 1 А).Баланс AC: от 15 до 65% (шаг 1%).Частота AC: от 20 до 250 Гц (шаг 1 Гц).Время снижения тока: от 0,0 до 15,0 сек (шаг 0,1 сек).Ток заварки кратера: от 10 до 200 Ампер (шаг 1 А).Постгаз: от 0,5 до 20,0 сек (шаг 0,1 сек).Диаметр вольфрамового электрода: 1,0 / 1,6 / 2,0 / 2,4 / 3,2 мм.Режим AC PULSE

Предназначен для сварки тонких алюминиевых деталей. Импульсный режим на переменном токе снижает тепловложение, предотвращает прожоги и деформацию металла. Обеспечивает более узкую зону термического влияния и высокую точность сварного соединения.

Параметры настройки:

Предгаз: от 0,1 до 15,0 сек (шаг 0,1 сек).Стартовый ток: от 10 до 160 Ампер (шаг 1 А).Время нарастания тока: от 0,0 до 10,0 сек (шаг 0,1 сек).Пиковый ток: от 10 до 200 Ампер (шаг 1 А).Базовый ток: от 20 до 200 Ампер (шаг 1 А).Баланс AC: от 15 до 65% (шаг 1%).Частота AC: от 20 до 250 Гц (шаг 1 Гц).Пульс (частота): от 0,2 до 200 Гц (шаг 0,1 Гц в интервале 0–100; шаг 1 Гц в интервале 100–200).Скважность пульса: от 1 до 99% (шаг 1%).Время снижения тока: от 0,0 до 15,0 сек (шаг 0,1 сек).Ток заварки кратера: от 10 до 200 Ампер (шаг 1 А).Постгаз: от 0,5 до 20,0 сек (шаг 0,1 сек).Диаметр вольфрамового электрода: 1,0 / 1,6 / 2,0 / 2,4 / 3,2 мм.Режим DC

Применяется для сварки углеродистых и нержавеющих сталей, меди, титана и других металлов на постоянном токе. Обеспечивает устойчивую дугу, глубокое проплавление и ровный, плотный шов с минимальным количеством брызг.

Параметры настройки:

Предгаз: от 0,1 до 15,0 сек (шаг 0,1 сек).Стартовый ток: от 5 до 160 Ампер (шаг 1 А).Время нарастания тока: от 0,0 до 10,0 сек (шаг 0,1 сек).Пиковый ток: от 5 до 200 Ампер (шаг 1 А).Время снижения тока: от 0,0 до 15,0 сек (шаг 0,1 сек).Ток заварки кратера: от 5 до 200 Ампер (шаг 1 А).Постгаз: от 0,5 до 20,0 сек (шаг 0,1 сек).Диаметр вольфрамового электрода: 1,0 / 1,6 / 2,0 / 2,4 / 3,2 мм.Режим DC PULSE

Используется для высококачественной сварки тонких листов из нержавеющей стали и цветных металлов. Импульсное управление током обеспечивает контроль тепловложения и улучшает формирование шва.

Параметры настройки:

Предгаз: от 0,1 до 15,0 сек (шаг 0,1 сек).Стартовый ток: от 5 до 160 Ампер (шаг 1 А).Время нарастания тока: от 0,0 до 10,0 сек (шаг 0,1 сек).Пиковый ток: от 5 до 200 Ампер (шаг 1 А).Базовый ток: от 20 до 200 Ампер (шаг 1 А).Пульс (частота): от 0,2 до 200 Гц (шаг 0,1 Гц в интервале 0–100; шаг 1 Гц в интервале 100–200).Скважность пульса: от 1 до 99% (шаг 1%).Время снижения тока: от 0,0 до 15,0 сек (шаг 0,1 сек).Ток заварки кратера: от 5 до 200 Ампер (шаг 1 А).Постгаз: от 0,5 до 20,0 сек (шаг 0,1 сек).Диаметр вольфрамового электрода: 1,0 / 1,6 / 2,0 / 2,4 / 3,2 мм.Режим ММА

Дополнительная функция ручной дуговой сварки MMA, где применяются электроды диаметром от 1,6 до 4,0 мм.

Параметры настройки:

Сварочный ток: от 10 до 160 Ампер.Форсаж дуги: от 0 до 40 Ампер.Диаметр электрода: 1,6 / 2,0 / 2,5 / 3,2 / 4,0 мм.Режим SPOT (Прихватка)

Используется для точечной сварки и прихваток. Позволяет задать точное время импульса, обеспечивая равномерное формирование сварочной точки без перегрева детали.

Параметры настройки:

Доступные режимы: AC / AC PULSE / DC / DC PULSE.Время цикла: от 0,5 до 10,0 сек (шаг 0,1 сек).

Подробнее о технических характеристиках и комплектации нового аппарата ПТК МАСТЕР TIG 200 P AC/DC D92 LED вы найдете в карточке с товаром.

Настройки и функционал аппарата ПРОФИ MIG 200-4 SYN LED

Fri, 17 Oct 2025 18:00:00 +0000

ПРОФИ MIG 200-4 SYN LED - обновленный промышленный аппарат для полуавтоматической сварки MIG с металлическим 4-роликовым механизмом подачи проволоки. Главная особенность - синергетические настройки, позволяющие автоматически подбирать параметры сварочного тока и импульсов с учетом вида, толщины и свойств металла. В аппарате учитывается диаметр и вид свариваемого металла, а также вид защитного газа. Оборудование уверенно сваривает углеродистые, низколегированные и нержавеющие стали, а также их сплавы.

В этой статье мы подробнее рассмотрим функционал и настройки аппарата полуавтоматической сварки ПРОФИ MIG 200-4 SYN LED.

Передняя панель ПРОФИ MIG 200-4 SYN LED

Выбор сварочного режима: SYN / MAN / LIFT TIG / MMA Выбор сварочного материала и газаЦифровые LED дисплеиКнопка выбора функций: Скорость подачи проволоки перед сваркойИндукцтивностьПред газОтжиг проволокиПост газ2T/4TКнопка выбора диаметра проволокиЭнкодерыРежимы сварки MIG SYN и MIG MAN

Общие функции:

Выбор типа защитного газа:

Ar (SS) – аргон для сварки нержавеющей стали.

Ar (AL) – аргон для сварки алюминия.

Ar (CuSi) – аргон для сварки медно-кремниевых сплавов.

CO₂ – углекислота.

Ar+CO₂ – смесь аргона и углекислоты.

Без газа (FLUX) – для порошковой проволоки.

Возможность выбора 2Т / 4Т режима работы горелки для коротких или длинных швов.

Поддержка проволоки диаметром от 0,6 до 1,2 мм.

Дополнительные функции управления:

Протяжка проволоки (MIG SYN / MIG MAN): нажать и удерживать правый энкодер.

Проверка подачи газа (MIG SYN / MIG MAN): нажать и удерживать левый энкодер.

Режим MIG SYN (Синергетический)

Параметры настройки:

SFT (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRG (Предгаз): от 0 до 5 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 10 сек (шаг 0,1 сек.).Коррекция длины дуги (Левый энкодер): от –5 до +5 (шаг 0,1 ед.).Режим горелки: 2Т / 4ТСварочный ток по материаламГаз (Материал)
Диаметр проволоки, мм
Диапазон тока, А
Ar (SS)0,8 / 0,9 / 1,040-180 / 60-200 / 60-200Ar (AL)1,0 / 1,250-150 / 50-200Ar (CuSi)0,8 / 1,045-180 / 50-200 CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,030-120 / 30-180 / 60-200 / 60-200Ar+CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,030-120 / 40-180 / 60-200 / 60-200FLUX (без газа)0,8 / 0,9 / 1,035-180 / 58-200 / 58-200 Режим MIG MAN (Ручной)

Режим MIG MAN предназначен для пользователей, которые предпочитают ручную настройку всех параметров.

Параметры настройки:

SFT (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRG (Предгаз): от 0 до 5 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 10 сек (шаг 0,1 сек.).Режим горелки: 2Т / 4ТСварочные параметрыГаз (Материал)Диаметр проволоки, ммНапряжение, ВСкорость подачи, м/мин
Ar (SS)0,8 / 0,9 / 1,010,5–27,52,0–15,0Ar (AL)1,0 / 1,210,5–27,52,0–15,0Ar (CuSi)0,8 / 1,010,5–27,52,0–15,0 CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,010,5–27,52,0–15,0 Ar+CO₂ (Fe)0,6 / 0,8 / 0,9 / 1,010,5–27,52,0–15,0FLUX (без газа)0,8 / 0,9 / 1,010,5–27,52,0–15,0Режим LIFT TIG

Параметры режима:

Сварочный ток: от 15 до 200 А.Газ: ArРежим MMA

Режим MMA предназначен для ручной дуговой сварки покрытым электродом.

Параметры режима:

ANT (Антизалипание электрода): ON/OFFAFC (Форсаж дуги): ON/OFFHS (Горячий старт): от 0 до 10%VRD: ON/OFFСварочный ток: от 25 до 170 Ампер.

Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПРОФИ MIG 200-4 SYN LED доступна в карточке с товаром.

Функционал и настройки аппарата ПРОФИ MIG 250-4 SYN LED

Fri, 17 Oct 2025 11:40:00 +0000

В этой статье подробно рассмотрим функциональные возможности и режимы работы полуавтомата ПРОФИ MIG 250-4 SYN LED. Полуавтомат ПРОФИ MIG 250-4 SYN LED - это современный промышленный сварочный аппарат, предназначенный для сварки MIG с металлическим 4-роликовым механизмом подачи проволоки. Ключевая особенность модели - синергетическая система управления, которая автоматически подбирает оптимальные значения сварочного тока и импульсов в зависимости от типа, толщины и характеристик свариваемого металла.

Аппарат учитывает диаметр используемой проволоки и состав защитного газа, обеспечивая стабильную дугу и качественный шов. Оборудование отлично подходит для сварки углеродистых, низколегированных и нержавеющих сталей, а также их сплавов. Аппарат оснащен информативным LED экраном, позволяющим удобно настраивать параметры сварки и контролировать процесс в реальном времени.

Передняя панель ПРОФИ MIG 250-4 SYN LED

Общие функции:

Выбор типа защитного газа:

Ar (SS) – аргон для сварки нержавеющей стали.

Ar (AL) – аргон для сварки алюминия.

Ar (CuSi) – аргон для сварки медно-кремниевых сплавов.

CO₂ – углекислота.

Ar+CO₂ – смесь аргона и углекислоты.

Без газа (FLUX) – для порошковой проволоки.

Возможность выбора 2Т / 4Т режима работы горелки для коротких или длинных швов.

Поддержка проволоки диаметром от 0,6 до 1,2 мм.

Дополнительные функции управления:

Протяжка проволоки (MIG SYN / MIG MAN): нажать и удерживать правый энкодер.

Проверка подачи газа (MIG SYN / MIG MAN): нажать и удерживать левый энкодер.

Режим MIG SYN (Синергетический)

Параметры настройки:

RIN (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRG (Предгаз): от 0 до 2 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 2 сек (шаг 0,1 сек.).Коррекция длины дуги (Левый энкодер): от –5 до +5 (шаг 0,1 ед.).Режим горелки: 2Т / 4ТСварочный ток по материаламГаз (Материал)
Диаметр проволоки, мм
Диапазон тока, А
Ar (SS)
0,8 / 0,9 / 1,0
50-200 / 30-250 / 50-250
Ar (AL)1,0 / 1,2
50-180 / 60-250
Ar (CuSi)0,8 / 1,0
50-200 / 50-250
CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0
30-150 / 50-200 / 30-250 / 50-250
Ar+CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0 30-150 / 50-200 / 30-250 / 50-250
FLUX (без газа)0,8 / 0,9 / 1,0
50-200 / 30-250 / 50-250 Режим MIG MAN (Ручной)

Режим MIG MAN предназначен для пользователей, которые предпочитают ручную настройку всех параметров.

Параметры настройки:

RIN (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).IND (Индуктивность): от –10 до +10 (шаг 1 ед.).PRG (Предгаз): от 0 до 5 сек (шаг 0,1 сек.).POG (Постгаз): от 0 до 10 сек (шаг 0,1 сек.).Режим горелки: 2Т / 4ТСварочные параметрыГаз (Материал)
Диаметр проволоки, ммНапряжение, В
Скорость подачи, м/мин
Ar (SS)
0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
Ar (AL)
1,0 / 1,2
10,0–28,5
2,0–18,0
Ar (CuSi)
0,8 / 1,0
10,0–28,5
2,0–18,0
CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
Ar+CO₂ (Fe)
0,6 / 0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
FLUX (без газа)
0,8 / 0,9 / 1,0
10,0–28,5
2,0–18,0
Режим LIFT TIG

Параметры режима:

Сварочный ток: от 30 до 250 А.Газ: ArРежим MMA

Режим MMA предназначен для ручной дуговой сварки покрытым электродом.

Параметры режима:

ANT (Антизалипание электрода): ON/OFFDIN (Форсаж дуги): от 0 до 10.HS (Горячий старт): от 0 до 10%.VRD: ON/OFFСварочный ток: от 20 до 250 Ампер.

Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПРОФИ MIG 250-4 SYN LED доступна в карточке с товаром.

Функционал и настройки аппарата ПТК HANKER CUT 105 MV LCD H85

Wed, 07 May 2025 09:00:00 +0000

В этой статье мы подробно рассмотрим функционал и настройки нового флагманского аппарата для воздушно–плазменной резки металлов – ПТК HANKER CUT 105 MV LCD H85. Это промышленный аппарат, который предназначен для резки и раскроя стали, нержавеющей стали, оцинкованной стали, меди, алюминия и других цветных металлов. Может разрезать металл толщиной до 70 мм, при этом обеспечивает ровный и аккуратный рез, не деформирует металл и не оказывает термического искажения заготовок.

Аппарат оснащен системой пневматического поджига дуги, что сводит к минимуму электромагнитные помехи и способствует устойчивой и ровной резке.

И отличительная особенность нового аппарата ПТК HANKER CUT 105 MV LCD H85 – это встроенный модуль PFC для стабилизации напряжения и коррекции коэффициента мощности, за счет чего аппарат подстраивается под питание от слабой сети и сглаживает перепады напряжения. И аппарат можно подключить к сети с напряжением 220 или 380 Вольт. Подробная информация об этом отображена в руководстве по эксплуатации.

Описание дисплея ПТК HANKER CUT 105 MV LCD H85

Кнопка сохранения и загрузки параметров резки металловUSB слотКнопка настройки интерфейсаМногофункциональный сенсорный LCD дисплейЭнкодер управленияЛевая кнопка выбора функций аппаратаПравая кнопка выбора функций аппаратаОсновное меню аппарата плазменной резки

Регулируется центральным энкодером. Подтверждение выбора - легкое нажатие на энкодер. Стартовое меню управления настройками аппарата включает в себя 2 режима – Резка и Умный CUT.

Режим резки металла («Резка» в меню аппарата)ОбычнаяПерфорированнаяСтрожка

Настройки режима:Диапазон регулировки тока реза – от 20 до 105 Ампер.Post-flow (Пост продувка) – воздушное охлаждение плазмотрона после резки. Регулировка от 5 до 120 сек.Давление воздуха – от 0,20 до 0,70 МПаРежимы работы резака – 2Т/4Т.Режим УМНЫЙ CUTОбычнаяПерфорированнаяСтрожка

Выбор материала (металла) для воздушно-плазменной резки:СтальНержавеющая стальАлюминий

Доступные толщины реза в режиме «Умный CUT»:Сталь, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/16.0/16.0/20.0/25.0/30.0/40.0/50.0/60.0Нержавеющая сталь, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/6.0/16.0/20.0/25.0/30.0/40.0/50.0Алюминий, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/6.0/16.0/18.0/20.0/25.0/30.0/40.0

Доступные ручные корректировки параметров в режиме «Умный CUT»:Ток реза, АТолщина разрезаемого металла, ммPost-flow (Пост продувка), секДавление воздуха, МпаРежимы работы резака

В нижнем меню, в качестве информации, указываются следующие параметры: Напряжение (В), Скорость реза (мм/мин), Расход воздуха (л/мин).

Коды ошибок

Обратите внимание, если к аппарату не подключен плазмотрон, то на экране отображается ошибка E30, если не подключен воздух – Е12.

Плазменный резак

В комплект поставки с аппаратом ПТК HANKER CUT 105 MV LCD H85 идет мозный плазменный резак PMX-105. Плазморез оснащен цифровым модулем управления рабочими параметрами. Во время резки (или до) оператор может выбрать режим работы плазмотрона (2T/4T), настроить давление воздуха, время пост продувки и отрегулировать ток реза.

К плазменному резаку PMX-105 можно подобрать необходимые комплектующие и расходные части, все товары представлены в ассортименте фирменной продукции ПТК.

Общие настройки

В основном меню можно выбрать общие настройки аппарата, где предусмотрен ряд функционала:

Блок с сохранением и записью параметров реза металла. В аппарате есть 20 слотов памяти.Выбор языка – в прошивке, на сегодняшний день, доступен выбор английского и русского языков.Яркость экрана – плавная регулировка яркости. Шкала регулировки от 1 до 10.Настройка времени отключения аппарата.Настройка включения и отключения вентилятора для дополнительного охлаждения аппарата.Звуковая индикация – возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.Единица измерения – возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах.Настройка даты и времени.

Настройки и интерфейс аппарата ПТК HANKER MIG 200 DP PFC LCD H60

Thu, 24 Apr 2025 09:37:00 +0000

Промышленный сварочный аппарат ПТК HANKER MIG 200 DP PFC LCD H60 с синергетическими настройками: несколько режимов сварки - MMA, MIG, Lift TIG, PULSE MIG и Double PULSE MIG. Поддерживает работу пониженного напряжения сети (PFC). Многофункциональный сенсорный LCD дисплей.

Передняя панель ПТК HANKER MIG 200 DP PFC LCD H60

Многофункциональный сенсорный LCD дисплейПравый и левый энкодеры управленияПравая и левая кнопки выбора функций аппаратаКнопка сохранения и загрузки сварочных параметровUSB слотКнопка настройки интерфейсаОсновное меню аппарата:MMALIFT TIGMIGSYNERGIC MIGPULSE MIGDouble Pulse MIGSettings (Настройки)

Settings (Настройки) – шестеренки на экране аппарата. Нажав на кнопку «шестеренка», пользователь может вызвать панель с вспомогательными настройками интерфейса экрана и других параметров.

Язык - доступны русский и английский языки.Яркость экрана - плавная регулировка.Время активности экрана в реактивном режиме - 15 / 30 / 60 мин / никогда (экран всегда активен).Вентилятор - постоянный обдув или интеллектуальное охлаждение.Звуковой сигнал - регулируется громкость. На каждое действие и подтверждение происходит звуковой сигнал.Единица - выбор единицы измерения, дюймы или метрическая система.Дистанционное управление – подключение пульта дистанционного управления (Вкл/Выкл).Часы - установка даты и времени.Информация - информация о версии аппарата. Сброс до заводских настроек.Обновление прошивки.Режим MMA

Нажмите на сенсорный экран или с помощью левого энкодера, выберите сварку в режиме MMA. Подтвердите свой выбор нажатием на энкодер или экран.

Возможные настройки:Current (Напряжение) - диапазон от 10 до 200 Ампер.Thickness (Толщина изделия) - 1,5 - 6,0 мм. Настраивается автоматически от выбранного тока. Носит рекомендательный характер. Diameter (Диаметр электрода) - 1,6 - 5,0 мм. Настраивается автоматически от выбранного тока. Носит рекомендательный характер. Регулировки:Hot Start (Горячий старт) - диапазон от 0 до 100%.Hot Start Time (Время горячего старта) - от 0,5 до 5,0 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер.Arc Force (Форсаж дуги) - от 0 до 100%.

РЕЖИМ LIFT TIG

LIFT TIG - режим, при котором дуга на вольфрамовом электроде возбуждается касанием об металл. Такие требования часто применяются на производствах, где не допустимо разжигать дугу высокочастотным поджигом (TIG HF). Например, на объектах атомной энергетики.

Регулировка сварочного тока – от 10 до 200 Ампер – регулируется левым энкодером.

Регулировка по толщине металла – от 1,0 - 8,0 мм.

Настройка режимов:Peak Amp (Пиковый ток) - от 10 до 200 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.Post-Gas (Постгаз) - от 0 до 20 сек.

Режим работы горелки:

2Т/4Т

Режим MIG MANUAL (Ручной MIG)

В режиме ручных настроек возможны следующие регулировки:

Регулировка скорости подачи проволоки - от 1,5 до 16,5 м/мин.Регулировка напряжения - от 10 до 27 В.Spool Gun – Подключение к аппарату горелки Spool Gun (горелка с катушкой на рукоятке), On/Off.Режим выбора горелки 2Т/4Т/SPOT.Inductance (Регулировка индуктивности) – регулировка в диапазоне от -10 до + 10.Настройка циклограммы:

Pre-Flow (Предгаз) – Регулировка в диапазоне от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – Диапазон: 0–10Welding Volts (Вольтаж) – от 10 до 27 В.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Spot Time (Время Spot) – Функционал доступен только при SPOT режиме работы горелки. Диапазон: 0,5–20 сек.Режим MIG SYNERGIC

Это синергетический режим MIG сварки, где аппарат предлагает пройти трех-ступенчатую настройку сварки: необходимо выбрать какой проволокой вы будете сваривать, выбрать рекомендуемый газ, выбрать толщину свариваемого изделия.

Выбор режимов:Mild Steel (Сталь) - Газ MIX80/20 и 100%CO₂.Flux-Cored metal (Порошковая/Самозащитная) - Газ 100%CO₂.Stainless Steel (Нержавеющая сталь) - Газ MIX98/2.AlMg5 (Алюминий) - Газ 100% Ar.CuSi3 (Медь) - Газ 100% Ar.Доступный диаметр выбора проволокиРежим Mild Steel (Сталь) - Газ MIX80/20 и 100%CO₂ - 0,6/0,8/0,9/1,0 мм.Режим Flux-Cored metal (Порошковая/Самозащитная) - Газ 100%CO₂ - 0,8/0,9/1,0 мм.Режим Stainless Steel (Нержавеющая сталь) - Газ MIX98/2 - 0,8/0,9/1,0 мм.Режим AlMg5 (Алюминий) - Газ 100% Ar - 0,8/0,9/1,0/1,2 мм.Режим CuSi3 (Медь) - Газ 100% Ar - 0,8/0,9/1,0 мм.

Основная концепция синергического режима заключается в том, что при выборе нужной вам проволоки, газа и диаметра сварочной проволоки программа автоматически устанавливает необходимые параметры для сварки. При этом, вы можете самостоятельно вносить корректировки.

Pre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Time to Final Current (Время конечного тока) - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Режим MIG PULSE и MIG Double PULSE

Сварка в режиме одинарного пульса (MIG PULSE) и двойного пульса (Double PULSE), где аппарат предлагает пройти настройку – выбрать проволоку, газ, толщину свариваемого изделия. В режиме пульса и двойного пульса расширяются опции по выбору проволоки.

Режим MIG PULSE

Pre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Длина начальной дуги - от 10 до +10.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Длина конечной дуги - от -10 до +10.Время конечных Амперов - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Режим MIG Double PULSE

Регулировка тока.Регулировка скорости подачи проволоки.Выбор толщины изделия.Регулировка длины дуги (в связке с напряжением) - от -10 до +10 В.Режимы работы горелки: 2T/4T/S4T/SPOT/S2T.Регулировка индуктивности - от -10 до +10.Доступные углубленные корректировки

Pre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Длина начальной дуги - от 10 до +10.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Time to Final Current (Время конечного тока) - от 0,01 до 20 сек..Базовые Амперы - от 1 до 200%.Время базовых Амперов - от 0,01 до 20 сек.Конечные Амперы - от 1 до 200%.Длина конечной дуги - от -10 до +10.Время конечных Амперов - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.

ВНИМАНИЕ! Углубленные настройки могут отличаться, в зависимости от выбора проволоки и газа.

Дополнительную информацию о технических характеристиках, комплектацию и фотографии нового аппарата ПТК HANKER MIG 200 DP PFC LCD H60 можно найти в карточке с товаром.

Функции и настройки в полуавтомате ПТК HANKER MIG 230 DP AC/DC PFC LCD H95

Wed, 23 Apr 2025 07:09:00 +0000

Сварочный аппарат ПТК HANKER MIG 230 DP AC/DC PFC LCD H95 может выполнять все виды сварки: MIG, MMA в режиме DC и PULSE, все режимы для аргонодуговой сварки: LIFT TIG, TIG HF, TIG DC, TIG AC, PULSE, SMART TIG (синергетический режим). Многофункциональный сенсорный LCD дисплей , интеллектуальная система охлаждения плат. Полноценная сварка алюминия, меди, стали и нержавеющей стали в режимах TIG и MIG.

Передняя панель ПТК HANKER MIG 230 DP AC/DC PFC LCD H95

Многофункциональный сенсорный LCD дисплейПравый и левый энкодеры управленияПравая и левая кнопки выбора функций аппаратаКнопка сохранения и загрузки сварочных параметровUSB слотКнопка настройки интерфейсаОсновное меню аппарата:MMALIFT TIGHF TIGSmart TIGMIGSYNERGIC MIGPULSE MIGDouble Pulse MIGSettings (Настройки)

Язык - доступны русский и английский языки.Яркость экрана - плавная регулировка.Время активности экрана в реактивном режиме - 15 / 30 / 60 мин / никогда (экран всегда активен).Вентилятор - постоянный обдув или интеллектуальное охлаждение.Звуковой сигнал - регулируется громкость. На каждое действие и подтверждение происходит звуковой сигнал.Единица - выбор единицы измерения, дюймы или метрическая система.Часы - установка даты и времени.Информация - информация о версии аппарата. Сброс до заводских настроек.Обновление прошивки.

Режим MMA

Нажмите на сенсорный экран или с помощью левого энкодера, выберите сварку в режиме MMA. Подтвердите свой выбор нажатием на энкодер или экран. Аппарат может сваривать электродом как в простом режиме DC (постоянный ток), так и в режиме квадратной формы волны AC на переменном токе.

Левый энкодер настраивает:Current (Напряжение) - диапазон от 10 до 200 Ампер.Thickness (Толщина изделия) - 1,5 - 6,0 мм. Настраивается автоматически от выбранного тока. Носит рекомендательный характер. Diameter (Диаметр электрода) - 1,6 - 5,0 мм. Настраивается автоматически от выбранного тока. Носит рекомендательный характер.

Подбор сварочного тока можно сделать указав толщину свариваемого изделия или диаметр электрода. Аппарат автоматически рассчитает ток, отталкиваясь от заданной толщины или диаметра электрода.

Правый энкодер настраивает:Pulse (Режим пульса) - On/Off (Вкл/Выкл).Wave (Формы волны) - режим DC (постоянный ток) или режим квадратной формы волны АС.VRD - On/Off (Вкл/Выкл).PULSE OFF

Hot Start (Горячий старт) - диапазон от 0 до 100%.Hot Start Time (Время горячего старта) - от 0,5 до 5,0 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер.Arc Force (Форсаж дуги) - от 0 до 100%.PULSE ON

Hot Start (Горячий старт) - от 0 до 100%.Hot Start Time (Время горячего старта) - от 0,5 до 5,0 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер.Base Amp (Базовый ток) - от 10 до 200 Ампер.Frequency (Частота) - от 0,5 до 400 Гц (в интервале 0,5-5,0 Гц шаг добавления 0,1 Гц, начиная с 5,0 до 400 Гц - шаг добавления 1 Гц). Duty (Скважность) - от 5 до 95% (шаг добавления 1%).РЕЖИМ LIFT TIG

Регулировка сварочного тока – от 10 до 230 Ампер – регулируется левым энкодером.

Регулировка по толщине металла – от 1,0 - 10,0 мм.

Выбор форм волны в режиме с пульсом (PULSE ON) и без пульса (PULSE OFF):DC (Постоянный ток) – Сварка на постоянном токеSquare (АС Квадратная) – Квадратная форма волныSine (АС Синусоидальная) - Синусоидальная форма волныTri (АС треугольная) – Треугольная форма волныSqu-Sin (АС Квадратно-Синусоидальная) – Квадратно-Синусоидальная форма волныSqu-Tri (АС Квадратно-Треугольная) – Квадратно-Треугольная форма волныSin-Squ (АС Синусоидно-Квадратная) – Синусоидно-Квадратная форма волныSin-Tri (АС Синусоидно-Треугольная) – Синусоидно-Треугольная форма волныTri-Squ (АС Треугольная-Квадратная) – Треугольная-Квадратная форма волныTri-Sin (АС Треугольная-Синусоидальная) – Треугольная-Синусоидальная форма волныPULSE OFF (Без Пульса)Настройка циклорамы в режиме PULSE OFF (БЕЗ ПУЛЬСА) ток DCPre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Dynamic ARC - от 0 до 50 Aмпер.Установка минимальных Ампер на педали - от 10 до 230 Ампер.Настройка циклорамы в режиме PULSE OFF (БЕЗ ПУЛЬСА) ток AC (все формы волны AC)Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.MIX AC/DC (Смешанный режим - переменный ток AC + постоянный ток DC) - от 0 до 80%.Extra Fusion (Настройка дополнительного проплавления) - от 0 до +80%.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.Установка минимальных Ампер на педали - от 10 до 230 Ампер.PULSE ONНастройка циклорамы в режиме PULSE ON ток DC

Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Base Amp (Базовый ток) - от 10 до 230 Ампер.Duty (Скважность) - от 5 до 95% (шаг добавления 1%).Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Установка минимальных Ампер на педали - от 10 до 230 Ампер.Настройка циклорамы в режиме PULSE ON ток AC (все формы волны AC)

Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Base Amp (Базовый ток) - от 10 до 230 Ампер.Duty (Скважность) - от 5 до 95% (шаг добавления 1%).Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Diameter (Диаметр вольфрама) - 1,0 - 4,0 мм.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки

2Т/4Т.Режим TIG HF

TIG HF - классический режим бесконтактного поджига дуги. Все параметры вносятся сварщиком самостоятельно. На главном экране левым энкодером или нажатием на экран аппарата выберите режим TIG HF.

Регулировка сварочного тока – от 10 до 230 Ампер – регулируется левым энкодером.

Регулировка по толщине металла – от 1,0 - 10,0 мм. Настраивается автоматически от выбранного тока. Носит рекомендательный характер.

Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.MIX AC/DC (Смешанный режим - переменный ток AC + постоянный ток DC) - от 0 до 80%.Extra Fusion (Настройка дополнительного проплавления) - от 0 до +80%.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.Формирование шарика - Вкл/Выкл.Установка минимальных Ампер на педали - от 10 до 230 Ампер.PULSE ONНастройка циклорамы в режиме PULSE ON ток DC

Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Base Amp (Базовый ток) - от 10 до 230 Ампер.Duty (Скважность) - от 5 до 95% (шаг добавления 1%).Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Diameter (Диаметр вольфрама) - 1,0 - 4,0 мм.Формирование шарика - Вкл/Выкл.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки:

2Т/4Т - Пульс ВКЛ/ВЫКЛ.SPOT (Сварка точками) - Пульс ВЫКЛ.Повтор - Пульс ВЫКЛ.Режим SMART TIG (умный TIG)

Режим SMART TIG (Умный TIG) - помощник начинающему сварщику. Режим поможет по заданным параметрам подобрать оптимальный сварочный ток и настроить сопутствующие настройки. В процессе сварки, вы сможете изменять предложенные параметры, внося свои корректировки, например добавлять или убавлять сварочный ток. Режим SMART TIG (Умный TIG) - носит рекомендательный характер, так как многое зависит от сварщика, качества свариваемого материала, качества газа, присадочного крутка, стабильной питающей сети и других факторов. Мы рекомендуем начать ознакомление с аргонодуговой сваркой и возможностями аппарата с помощью этого режима. Набравшись опыта, вы сможете самостоятельно задавать нужные вам параметры в режиме TIG HF или LIFT TIG.

С помощью энкодера или нажатием на сенсорный экран аппарата, в главном меню выберите сварку в режиме SMART TIG (Умный TIG).

Material - Выбор материала:

Mild Steel - Сталь.Stainless Steel - Нержавеющая сталь.Aluminium - Алюминий.

Joint Type - Тип соединения:

Butt joint - Стыковое.Fillet joint - Угловое.Lap joint - Внахлест.

Thickness - Толщина изделия:

Толщина изделия доступна в диапазоне от 1,0 мм до 10,0 мм, в зависимости от выбранного материала и типа соединения.

Сталь + Стыковое/Угловое - от 1,0 мм до 9,0 мм.Сталь + Внахлест - от 1,0 мм до 10,0 мм.Нержавеющая сталь + Стыковое/Угловое/Внахлест - от 1,0 мм до 9,0 мм.Алюминий + Стыковое/Внахлест - от 1,0 мм до 8,0 мм.Алюминий + Угловое - от 1,0 мм до 7,0 мм.
Расширенные настройки в режиме SMART TIGНастройки сварки Сталь/Нержавеющая сталь DC (PULSE OFF)Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Q-Start - от 0 до 60 сек.Dynamic ARC - от 0 до 50 Aмпер.MULTITACK - от 0 до 6 Гц.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки:

2Т/4Т - Пульс ВКЛ/ВЫКЛ.SPOT (Сварка точками) - Пульс ВЫКЛ.Повтор - Пульс ВЫКЛ.Настройки сварки Сталь/Нержавеющая сталь DC (Режим Пульс)Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Base Amp (Базовый ток) - от 10 до 230 Ампер.Duty (Скважность) - от 5 до 95% (шаг добавления 1%).Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки:

2Т/4Т - Пульс ВКЛ/ВЫКЛ.Настройки сварки Алюминия AC (PULSE OFF)Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.MIX AC/DC (Смешанный режим - переменный ток AC + постоянный ток DC) - от 0 до 80%.Extra Fusion (Настройка дополнительного проплавления) - от 0 до +80%.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.Формирование шарика - Вкл/Выкл.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки:

2Т/4Т - Пульс ВКЛ/ВЫКЛ.SPOT (Сварка точками) - Пульс ВЫКЛ.Повтор - Пульс ВЫКЛ.Настройки сварки Алюминия PULSE ON ток AC (все формы волны AC)

Выбор форм волны в режиме сварки Алюмния:

Square (АС Квадратная) – Квадратная форма волныSine (АС Синусоидальная) - Синусоидальная форма волныTri (АС треугольная) – Треугольная форма волныSqu-Sin (АС Квадратно-Синусоидальная) – Квадратно-Синусоидальная форма волныSqu-Tri (АС Квадратно-Треугольная) – Квадратно-Треугольная форма волныSin-Squ (АС Синусоидно-Квадратная) – Синусоидно-Квадратная форма волныSin-Tri (АС Синусоидно-Треугольная) – Синусоидно-Треугольная форма волныTri-Squ (АС Треугольная-Квадратная) – Треугольная-Квадратная форма волныTri-Sin (АС Треугольная-Синусоидальная) – Треугольная-Синусоидальная форма волны

Настройка циклорамы

Pre-Gas (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 230 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 230 Ампер.Base Amp (Базовый ток) - от 10 до 230 Ампер.Duty (Скважность) - от 5 до 95% (шаг добавления 1%).Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки кратера) - от 10 до 230 Ампер.Post-Gas (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5. AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Diameter (Диаметр вольфрама) - 1,0 - 4,0 мм.Установка минимальных Ампер на педали - от 10 до 230 Ампер.

Режим работы горелки:

2Т/4Т - Пульс ВКЛ/ВЫКЛ.Режим MIG MANUAL (Ручной MIG)

В режиме ручных настроек возможны следующие регулировки:

Pre-Flow (Предгаз) – Регулировка в диапазоне от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – Диапазон: 0–10Welding Volts (Вольтаж) – от 10 до 35 В.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Spot Time (Время Spot) – Функционал доступен только при SPOT режиме работы горелки. Диапазон: 0,5–20 сек.Режим MIG SYNERGIC

Режим Mild Steel (Сталь) - Газ MIX80/20 и 100%CO₂ - 0,6/0,8/0,9/1,0 мм.Режим Flux-Cored metal (Порошковая/Самозащитная) - Газ 100%CO₂ - 0,8/0,9/1,0 мм.Режим Stainless Steel (Нержавеющая сталь) - Газ MIX98/2 - 0,8/0,9/1,0 мм.Режим AlMg5 (Алюминий) - Газ 100% Ar - 0,8/0,9/1,0/1,2 мм.Режим CuSi3 (Медь) - Газ 100% Ar - 0,8/0,9/1,0 мм.

Доступные базовые корректировкиРегулировка тока.Регулировка скорости подачи проволоки.Выбор толщины изделия.Корректировка напряжения - от -10 до +10 В.Режимы работы горелки: 2T/4T/S4T/SPOT/S2T.Регулировка индуктивности - от -10 до +10.Доступные углубленные корректировкиPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Time to Final Current (Время конечного тока) - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Режим MIG PULSE и MIG Double PULSE

Режим MIG PULSE

Режим Mild Steel (Сталь) - Газ MIX80/20 - 0,6/0,8/0,9/1,0 мм.Режим Stainless Steel (Нержавеющая сталь) - Газ MIX98/2 - 0,8/0,9/1,0 мм.Режим Al99 (Алюминий) - Газ 100% Ar - 1,2 мм.Режим AlMg5 (Алюминий) - Газ 100% Ar - 0,8/0,9/1,0/1,2 мм.Режим AlSi5 (Алюминий) - Газ 100% Ar - 1,0/1,2 мм.Режим CuSi3 (Медь) - Газ 100% Ar - 0,8/1,0 мм.Доступные базовые корректировкиРегулировка тока.Регулировка скорости подачи проволоки.Выбор толщины изделия.Регулировка длины дуги (в связке с напряжением) - от -10 до +10 В.Режимы работы горелки: 2T/4T/S4T/SPOT/S2T.Регулировка индуктивности - от -10 до +10.Доступные углубленные корректировкиPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Длина начальной дуги - от 10 до +10.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Time to Final Current (Время конечного тока) - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Режим MIG Double PULSE

Выбор режимовMild Steel (Сталь) - Газ MIX80/20.Stainless Steel (Нержавеющая сталь) - Газ MIX98/2.Al99 (Алюминий) - Газ 100% Ar.AlMg5 (Алюминий) - Газ 100% Ar.AlSi5 (Алюминий) - Газ 100% Ar.CuSi3 (Медь) - Газ 100% Ar.Доступный диаметр выбора проволокиРежим Mild Steel (Сталь) - Газ MIX80/20 - 0,6/0,8/0,9/1,0 мм.Режим Stainless Steel (Нержавеющая сталь) - Газ MIX98/2 - 0,8/0,9/1,0 мм.Режим Al99 (Алюминий) - Газ 100% Ar - 1,2 мм.Режим AlMg5 (Алюминий) - Газ 100% Ar - 0,8/0,9/1,0/1,2 мм.Режим AlSi5 (Алюминий) - Газ 100% Ar - 1,0/1,2 мм.Режим CuSi3 (Медь) - Газ 100% Ar - 0,8/1,0 мм.Доступные базовые корректировкиРегулировка тока.Регулировка скорости подачи проволоки.Выбор толщины изделия.Регулировка длины дуги (в связке с напряжением) - от -10 до +10 В.Режимы работы горелки: 2T/4T/S4T/SPOT/S2T.Регулировка индуктивности - от -10 до +10.Доступные углубленные корректировки

Pre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Длина начальной дуги - от 10 до +10.Start Amp Time (время до базового тока) – от 0 до 20 сек.Peak Current (Пиковый ток, в Амперах).Final Current of Peak (Конечный ток, % от пикового).Time to Final Current (Время конечного тока) - от 0,01 до 20 сек..Базовые Амперы - от 1 до 200%.Время базовых Амперов - от 0,01 до 20 сек.Конечные Амперы - от 1 до 200%.Длина конечной дуги - от -10 до +10.Время конечных Амперов - от 0 до 20 сек.Burn Back (Отжиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.

ВНИМАНИЕ! Углубленные настройки могут отличаться, в зависимости от выбора проволоки и газа.

Дополнительную информацию о технических характеристиках, комплектацию и фотографии нового аппарата ПТК HANKER MIG 230 DP AC/DC PFC LCD H95 можно найти в карточке с товаром.

Функционал и настройки аппарата ПТК HANKER MIG 200 SYN LCD H55

Wed, 18 Dec 2024 10:07:00 +0000

Промышленный аппарат ПТК HANKER MIG 200 SYN LCD H55 с синергетическими настройками, в котором заложены четыре вида сварки: MIG, MIG SYN, Lift TIG, MMA. Аппарат оснащен цифровым LCD экраном управления сварочными параметрами. В аппарате есть функционал выбора газа, регулировка индуктивности и функция защиты от перегрева.

В режиме ММА присутствует регулируемый форсаж дуги (Arc Force), который улучшает стабильность горения электрода и горячий старт (Hot Start), который обеспечивает подъем пикового тока в момент поджига дуги.

Передняя панель ПТК HANKER MIG 200 SYN LCD H55

Многофункциональны LCD дисплейЭнкодеры управленияКнопка проверки газа (удерживать при нажатии)Кнопка выбора режимов сварки (MIG, MIG SYN, Lift TIG, MMA)Выбор диаметра проволокиВыбор сварочного материала и защитного газаКнопка выбора режима работы сварочной горелки 2T/4T/SPКнопка холостого прогона проволоки (удерживать при нажатии)Режим ММА

В главном меню аппарата, с помощью энкодера, выберите сварку в режиме MMA. Подтвердите свой выбор нажатием на энкодер.

Регулировка сварочного тока – от 10 до 200А – регулируется левым энкодером.Arc Force (Форсаж дуги) – от 10 до 100 (шаг 10) – регулируется правым энкодером (одно нажатие на энкодер).Hot Start (Горячий старт) – от 10 до 100% (шаг 10%) – регулируется правым энкодером (два нажатия на энкодер).РЕЖИМ LIFT TIG

LIFT TIG – режим, при котором дуга на вольфрамовом электроде возбуждается касанием об металл. Такие требования часто применяются на производствах, где не допустимо разжигать дугу высокочастотным поджигом (TIG HF). Например, на объектах атомной энергетики.

Регулировка сварочного тока – от 10 до 200 – регулируется левым энкодером.Режим MIG SYNERGIC

Доступны металлы для сварки: Fe, FluFe, Ss, FluSs, AlMg, CuSi.

После выбора предыдущих параметров, на основном экране меню вы сможете настроить:

Отрегулировать сварочное напряжение.Изменить скорость подачи сварочной проволоки.Произвести корректировку вольтажа. Корректировка напряжение в MIG SYN (регулируется правым энкодером) – диапазон регулировки от – 4,0 до + 4,0.

Выбор параметров регулируется левым энкодером. Регулировка сварочного тока – от 25 до 200 А.

Диапазон регулировки сварочного тока, в зависимости от выбранной проволоки:SYN + Fe (Co₂)0,6 мм – от 25 до 110 Ампер.0,8 мм – от 40 до 160 Ампер.0,9 мм – от 50 до 200 Ампер.1,0 мм – от 60 до 200 Ампер.SYN +Ss0,8 мм – от 60 до 160 Ампер.0,9 мм – от 70 до 200 Ампер.1,0 мм – от 70 до 200 Ампер.SYN +ALMg0,9 мм – 70 – 150 Ампер.1,0 мм – 80 – 180 Ампер.SYN + Flux-cored0,8 мм – 60 – 160 Ампер.SYN + Fe (C100)0,6 мм – от 25 до 90 Ампер.0,8 мм – от 40 до 150 Ампер.0,9 мм – от 50 до 200 Ампер.1,0 мм – от 60 до 200 Ампер.SYN + Flux-Fe 0,8 мм – от 60 до 160 Ампер.0,9 мм – от 60 до 200 Ампер.1,0 мм – от 70 до 200 Ампер.SYN + CuSi0,8 мм – от 50 до 150 Ампер.0,9 мм – от 60 до 200 Ампер.Режим MIG MANUAL

В режиме ручных настроек возможны следующие регулировки (регулируется левым энкодером):

Регулировка скорости подачи проволоки – от 1,5 до 15 м/мин. Напряжение – диапазон регулировки от 10 до 26 В.Индуктивность – диапазон регулировки от 0 до 10 (отрицательных значений не предусмотрено, 0 – более мягкая дуга, 10 – более жесткая, рекомендуется индивидуальная подстройка при сварке в аргоне алюминия).Скорость подачи проволоки (регулируется левым энкодером – одно нажатие на энкодер) – диапазон регулировки в зависимости от выбранного металла и диаметра сварочной проволоки.Выбор толщины металла (регулируется левым энкодером – два нажатия на энкодер) – диапазон регулировки в зависимости от выбранного металла и диаметра сварочной проволоки.Кнопка выбора режима горелкиВыбор режима работы сварочной горелки 2Т/4Т/SPSP – SPT (сварка прихватками) – регулируется правым энкодером. Диапазон регулировки от 0,1 до 5,0 сек.

Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER MIG 200 SYN LCD H55 доступна в карточке с товаром.

IGBT транзисторы нового поколения в аппаратах ПТК HANKER

Wed, 09 Oct 2024 21:01:00 +0000

В этой статье-анонсе мы расскажем о совершенно новой технологии, которая будет применяться во флагманских аппаратах ПТК HANKER.

Наш новый транзистор IGBT (биполярный транзистор с изолированным затвором) из карбида кремния — это новое поколение полупроводниковых технологий. Мы всегда работаем над тем, чтобы совершить следующий шаг в технологии сварки, и теперь нам это удалось. IGBT (БТИЗ) с карбидокремниевым чипом – вот этот прорыв!

Новый чип из карбида кремния обеспечивает более высокую частоту переключения, невероятную производительность, лучшую в отрасли энергоэффективность и более низкое сопротивление проводников. В ближайшие пару лет мы планируем перевести всю нашу линейку ПТК HANKER на новые чипы, и ПТК HANKER MULTIWAVE TIG KT230 P AC/DC LCD H73 уже стал первым шагом на этом пути.

Основная частота аппарата была увеличена до 100 кГц, что превышает показатели традиционного IGBT в 2 раза, и имеет меньшее сопротивление проводника.

Более высокая частота и низкое сопротивление проводника означают, что пульсация волновых форм постоянного тока меньше, что обеспечивает более стабильную мощность, лучшие характеристики дуги и точный контроль над дугой.

Они также имеют меньшие размеры, что помогает свести к минимуму потери электроэнергии и повысить энергоэффективность по сравнению с традиционной технологией IGBT.

IGBT с чипами из карбида кремния, в том числе, обладают значительно более высокой ударопрочностью и термостойкостью — 150° против 120° по сравнению с традиционными. Он выдерживает более высокие напряжения и хорошо работает даже при более высоких температурах.

Наша новая технология IGBT с карбидокремниевыми чипами повышает надежность аппарата, обеспечивая превосходную производительность дуги и лучшее качество сварки по сравнению с предыдущей технологией БТИЗ.

Аппараты ПТК HANKER

Приобрести оборудование ПТК HANKER вы можете у официальных дилеров компании ПТК.

Разбираем функционал и настройки аппарата ПТК HANKER MIG 350S DP LCD H43

Sat, 13 Apr 2024 11:15:00 +0000

Промышленный сварочный полуавтомат ПТК HANKER MIG 350S DP LCD H43 с прошивкой PULSE SECOND GENERATION и подающим механизмом MIG PULSE LCD включает в себя широкий и многообразный функционал, а именно: синергетические программы сварки, режимы сварки пульсом и двойным пульсом, ручные настройки для управления сварочным процессом, дополнительная функция аргонодуговой сварки LIFT TIG, ручная дуговая сварка MMA и многое другое.

В комплект поставки к аппарату входит сварочная горелка MIG MP 36 DIGITAL с воздушным охлаждением, выносной подающий механизм с 4-х роликовым металлическим механизмом для работы с роликами габаритами 30х10х12, тележка-платформа и другие ЗИП и комплектующие. Аппарат можно доукомплектовать блоком жидкостного охлаждения ПТК HANKER, пультом дистанционного управления MIG DP ПТК HANKER и специальным ящиком для инструментов.

Передняя панель сварочного источника и подающего механизма ПТК HANKER MIG 350S DP LCD H43:

Многофункциональный LCD дисплейЭнкодер управленияПравая и левая кнопки выбора функций аппаратаUSB слотОсновное меню аппарата:MMATIG LIFTMIGSettings (Настройки)

Settings (Настройки) – шестеренки на экране аппарата. Основное меню аппарата делится на две вкладки: вкладка GENERAL (Общие настройки) и MACHINE (Настройки аппарата).

General (Общие настройки) – нажатие левой кнопки меню

Language (Выбор языка)Brightness (Яркость экрана) – плавная регулировка яркости. Шкала регулировки от 1 до 10.Beeper (Звуковая индикация) – возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.Unit (Единица измерения) – возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах.Information (Информация) – информация о дате сборки аппарата и установленной прошивки.Factory Reset (Сброс до заводских настроек) – активировав эту функцию, вы сбросите аппарат до заводских настроек. Все установленные новые прошивки (устанавливаются в сервисом центре), а также сохраненные параметры сварки, будут стерты.Program Update (Обновление прошивки) – обновление программного обеспечения производится только в сервисом центре.Machine (Настройки аппарата) - нажатие правой кнопки меню

Cooling (Охлаждение) – Подключение блока жидкостного охлаждения или работа с горелкой воздушного охлаждения (GAS/WATER).Fan (Вентилятор) – доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL – вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART – вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.Remote Control (Дистанционное управление) – Подключение пульта дистанционного управления (Вкл/Выкл).

Обратите внимание, что настройка функционала ручной дуговой сварки MMA и аргонодуговой сварки LIFT TIG производится на экране источника. Настройка сварки в режимах MIG/MIG PULSE/MIG DUALSE PULSE/MIG SYN производится на экране выносного подающего механизма.

Режим MMA

В режиме ручной дуговой сварки возможны следующие регулировки и настройки функционала:

Current (Сварочный ток) – Диапазон регулировок 10–350 Ампер.Diameter (Диаметр электрода) – Показатель носит рекомендательный характер и отображает диаметр электрода под выбранный сварочный ток.

При помощи правой кнопки, в меню регулируются следующие настройки:

Hot Start (Горячий старт) – Функция позволяет с легкостью поджигать электрод за счет кратковременного повышения сварочного тока в самом начале сварочного процесса. Регулировка происходит в пределах от 0 до 100%, шаг хода 10%.Hot Start Time (Время горячего старта) – Настройка параметра производится в пределе от 0,5 до 5,0 сек., за счет чего обеспечивается подъем пикового тока в момент поджига дуги.Welding Amp (Сварочный ток, А) – Диапазон регулировки от 10 до 350 Ампер.Arc Force (Форсаж дуги) – Обеспечивает стабильную дугу за счет увеличения сварочного тока в момент отделения капли металла от электрода. Настройка функционала в диапазоне от 0 до 100.Режим сварки LIFT TIG

Аргонодуговая сварка, где дуга на вольфрамовом электроде возбуждается касанием об металл. Такие требования часто применимы на производствах, где не допустимо разжигать дугу высокочастотным поджигом (TIG HF), например на объектах атомной энергетики.

Current (Сварочный ток) – Диапазон регулировок от 10 до 350 Ампер.Voltage (Вольтаж) – Индикация напряжения в Вольтах.2T/4T – В режиме LIGT TIG возможен только выбор режима горелки 2T/4Т.

Правая кнопка меню возможны следующие настройки:

Peak Amp (Пиковый ток) – Регулировка в диапазоне от 10 до 350 Ампер.Down Slope (Спад тока) – Регулировка в диапазоне от 0 до 20 секунд.Post Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 секунд.

Экран подающего механизма MIG PULSE LCD

На экране выносного подающего механизма EP LCD можно выбрать и настроить следующий функционал:

General (Общие настройки)

Общие настройки подающего механизма и аппарата идентичны, только отсутствует функционал Factory Reset (Сброс до заводских настроек).

Language (Выбор языка)Brightness (Яркость экрана)Beeper (Звуковая индикация)Unit (Единица измерения)Information (Информация)Program Update (Обновление прошивки)Machine (Настройки подающего механизма)

В настройках подающего механизма присутствует схожий функционал с источником сварочного тока, но отсутствует функционал настройки вентилятора и введена новая функция – Wire Retract.

Cooling (Охлаждение)Remote Control (Дистанционное управление)Wire Retract – По умолчанию функция отключена. При включении функция становится активной в режиме MIG PULSE при сварке алюминия. Основное назначение функции –оттягивает сильно выступающую проволоку назад к сварочному наконечнику, выставляя ее на нужную длину дуги. Функция позволяет не подрезать проволоку (избавляться от шарика на кончике проволоки) каждый раз, после окончания сварки.Режим MIG MANUAL

В режиме ручных настроек возможны следующие регулировки:

Wire Speed – Настройка параметра производится левым энкодером. Это регулировка скорости подачи проволоки, диапазон: 1,5–16,0 м/мин.Voltage – Настройка параметра производится правым энкодером. Это регулировка напряжения, диапазон 10–35 В.

В нижней части экрана возможны настройки трех параметров:

Spool Gun – Подключение к аппарату горелки Spool Gun (горелка с катушкой на рукоятке), On/Off.Режим выбора горелки 2Т/4Т/SPOTInductance (Регулировка индуктивности) – регулировка в диапазоне от -10 до + 10.

Правой кнопкой меню возможно следующие регулировки:

Pre-Flow (Предгаз) – Регулировка в диапазоне от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – Диапазон: 0–10Welding Volts (Вольтаж) – Диапазон: 10–35 В.Burn Back (Дожиг проволоки) – Диапазон: 0–10Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Spot Time (Время Spot) – Функционал доступен только при SPOT режиме работы горелки. Диапазон: 0,5–20 сек.Режим MIG SYNERGIC

Доступны металлы для сварки (Fe, FluFe, Ss, FluSs, AlMg, CuSi).

После выбора предыдущих параметров, на основном экране меню вы сможете настроить:

Отрегулировать сварочное напряжение.Изменить скорость подачи сварочной проволоки.Произвести корректировку вольтажа.

В нижней строке экрана доступны:

Рекомендации по толщине свариваемого изделия в миллиметрах.Выбор режима работы горелки: 2T/4T/S4T/SPOT/S2T.Настройка индуктивности.

При нажатии правой кнопки меню и в зависимости от выбранных параметров ранее можно настроить следующее:

Режим горелки 2Т/4ТPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Volts (Вольтаж) – от 10 до 35 В.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек. Режим горелки SPOTPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Volts (Вольтаж) – от 10 до 35 В.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.SPOT Time (Время Spot) – Функция доступна только при выборе сварки в режиме SPOT. Диапазон регулировок от 0,5 до 20 сек.Режим горелки S4T/S2TPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Welding Amp (Сварочный ток, А) – от 40 до 200 А.End Amp P (Проценты в Амперах до тока заварки) – от 1 до 200%.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.Режим MIG PULSE и DUAL PULSE

Сварка в режиме одинарного пульса (MIG PULSE) и двойного пульса (DUAL PULSE), где аппарат предлагает пройти настройку – выбрать проволоку, газ, толщину свариваемого изделия. В режиме пульса и двойного пульса расширяются опции по выбору проволоки.

Доступные металлы для сварки (Fe, FluFe, Ss, FluSs, Al, AlMg, AlSi, CuSi, CuAl).

После выбора предыдущих параметров, на основном экране меню вы сможете:

Отрегулировать сварочное напряжение.Настроить скорость подачи проволоки.Arc Length – Это регулировка длины дуги, диапазон от -10 до +10.

В нижней строке экрана можно выбрать и настроить:

Выбрать рекомендации по толщине свариваемого изделия в мм.Выбрать режим работы сварочной горелки горелки: 2T/4T/S4T/SPOT/S2T.Произвести настройку индуктивности.

В зависимости от выбранного металла и режима работы горелки, нажатием на правую кнопку меню, вы сможете настроить все необходимые параметры для сварки. Классическая осциллограмма будет дополнена расширенной установкой параметров в режиме PULSE или DUAL PULSE.

Все возможные настройки в режимах одинарного и двойного пульса:

P – Welding current percentage (Сварочное напряжение в процентах).

AL – Arc length correction (Корректировка длины дуги).

Pre-Flow – от 0 до 20 сек.Slow Feed – от 0 до 10.Start Amp P – от 1 до 200%.Start Amp AL (Длина дуги стартовых ампере до базового тока) – от -10 до +10.Start Amp Time – от 0 до 20 сек.Peak Amp – от 60 до 200 Aмпер.Peak Time – от 0,01 до 20 сек.Base Amp P – от 1 до 200%.Base Time – от 0,01 до 20 сек.Base Amp Al – от -10 до +10.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow – от 0 до 20 сек.

Дополнительную информацию о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER MIG 350S DP LCD H43 доступны в карточке с товаром.

Какие функции заложены в аппарат ПТК HANKER MIG 500S DP LCD H53

Sat, 13 Apr 2024 06:42:00 +0000

Новый сварочный полуавтомат ПТК HANKER MIG 500S DP LCD H53 с прошивкой PULSE SECOND GENERATION и подающим механизмом MIG PULSE LCD используется в промышленности. В оборудовании сосредоточен широкий и многообразный функционал, а именно: синергетические программы сварки, режимы сварки пульсом и двойным пульсом, ручные настройки для управления сварочным процессом, дополнительная функция аргонодуговой сварки LIFT TIG, ручная дуговая сварка MMA и многое другое.

В комплект поставки к аппарату входит сварочная горелка MIG MP 500 DIGITAL с жидкостным охлаждением, блок жидкостного охлаждения объемом 5,5 литров, выносной подающий механизм с 4-х роликовым металлическим механизмом для работы с роликами габаритами 30х10х12, тележка-платформа и другие ЗИП и комплектующие.

Передняя панель сварочного источника и подающего механизма ПТК HANKER MIG 500S DP LCD H53:

General (Общие настройки) - нажатие левой кнопки меню

Cooling (Охлаждение) – Подключение блока жидкостного охлаждения или работа с горелкой воздушного охлаждения (GAS/WATER).Fan (Вентилятор) – доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL – вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART – вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.Remote Control (Дистанционное управление) – Подключение пульта дистанционного управления (Вкл/Выкл).

Режим MMA

В режиме ручной дуговой сварки возможны следующие регулировки и настройки функционала:

Current (Сварочный ток) – Диапазон регулировок 10–500 Ампер.Diameter (Диаметр электрода) – Показатель носит рекомендательный характер и отображает диаметр электрода под выбранный сварочный ток.

При помощи правой кнопки, в меню регулируются следующие настройки:

Hot Start (Горячий старт) – Функция позволяет с легкостью поджигать электрод за счет кратковременного повышения сварочного тока в самом начале сварочного процесса. Регулировка происходит в пределах от 0 до 100%, шаг хода 10%.Hot Start Time (Время горячего старта) – Настройка параметра производится в пределе от 0,5 до 5,0 сек., за счет чего обеспечивается подъем пикового тока в момент поджига дуги.
Welding Amp (Сварочный ток, А) – Диапазон регулировки от 10 до 500 Ампер.Arc Force (Форсаж дуги) – Обеспечивает стабильную дугу за счет увеличения сварочного тока в момент отделения капли металла от электрода. Настройка функционала в диапазоне от 0 до 100.Режим сварки LIFT TIG

Current (Сварочный ток) – Диапазон регулировок от 10 до 500 Ампер.Voltage (Вольтаж) – Индикация напряжения в Вольтах.2T/4T – В режиме LIGT TIG возможен только выбор режима горелки 2T/4Т.

Правая кнопка меню возможны следующие настройки:

Peak Amp (Пиковый ток) – Регулировка в диапазоне от 10 до 500 Ампер.Down Slope (Спад тока) – Регулировка в диапазоне от 0 до 20 секунд.Post Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 секунд.

Экран подающего механизма MIG PULSE LCD

На экране выносного подающего механизма EP LCD можно выбрать и настроить следующий функционал:

General (Общие настройки)

В режиме ручных настроек возможны следующие регулировки:

Wire Speed – Настройка параметра производится левым энкодером. Это регулировка скорости подачи проволоки, диапазон: 1,5 – 16,0 м/мин.Voltage – Настройка параметра производится правым энкодером. Это регулировка напряжения, диапазон 10 – 35 В.

В нижней части экрана возможны настройки трех параметров:

Правой кнопкой меню возможно следующие регулировки:

Pre-Flow (Предгаз) – Регулировка в диапазоне от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – Диапазон: 0–10Welding Volts (Вольтаж) – Диапазон: 10–35 В.Burn Back (Дожиг проволоки) – Диапазон: 0–10Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Spot Time (Время Spot) – Функционал доступен только при SPOT режиме работы горелки. Диапазон: 0,5–20 сек.Режим MIG SYNERGIC

Доступны металлы для сварки (Fe, FluFe, Ss, FluSs, AlMg, CuSi).

После выбора предыдущих параметров, на основном экране меню вы сможете настроить:

В нижней строке экрана доступны:

При нажатии правой кнопки меню и в зависимости от выбранных параметров ранее можно настроить следующее:

Режим горелки 2Т/4ТPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Amp (Сварочный ток, А) – Устанавливается в зависимости от выбранной проволоки.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.Режим горелки SPOTPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Amp (Сварочный ток, А) – Устанавливается в зависимости от выбранной проволоки.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.SPOT Time (Время Spot) – Функция доступна только при выборе сварки в режиме SPOT. Диапазон регулировок от 0,5 до 20 сек.Режим горелки S4T/S2TPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Welding Amp (Сварочный ток, А) – от 40 до 200 А.End Amp P (Проценты в Амперах до тока заварки) – от 1 до 200%.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.Режим MIG PULSE и DUAL PULSE

Доступные металлы для сварки (Fe, FluFe, Ss, FluSs, Al, AlMg, AlSi, CuSi, CuAl).

После выбора предыдущих параметров, на основном экране меню вы сможете:

В нижней строке экрана можно выбрать и настроить:

Все возможные настройки в режимах одинарного и двойного пульса:

P – Welding current percentage (Сварочное напряжение в процентах).

AL – Arc length correction (Корректировка длины дуги).

Pre-Flow – от 0 до 20 сек.Slow Feed – от 0 до 10.Start Amp P – от 1 до 200%.Start Amp AL (Длина дуги стартовых ампере до базового тока) – от -10 до +10.Start Amp Time – от 0 до 20 сек.Peak Amp – от 60 до 200 Aмпер.Peak Time – от 0,01 до 20 сек.Base Amp P – от 1 до 200%.Base Time – от 0,01 до 20 сек.Base Amp Al – от -10 до +10.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow – от 0 до 20 сек.

Дополнительную информацию о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER MIG 500S DP LCD H53 доступны в карточке с товаром.

Отличительные особенности функционала аппарата ПТК HANKER MIG 350S EP LCD H23

Fri, 12 Apr 2024 20:15:00 +0000

Промышленный сварочный полуавтомат ПТК HANKER MIG 350S EP LCD H23 с прошивкой PULSE FIRST GENERATION и выносным подающим механизмом MIG LCD включает в себя многообразный функционал: синергетические программы сварки, режимы сварки пульсом и двойным пульсом, ручные настройки для управления сварочным процессом, дополнительная функция аргонодуговой сварки LIFT TIG, ручная дуговая сварка MMA и многое другое.

В комплект поставки к аппарату входит сварочная горелка MIG MP 36 серии с воздушным охлаждением, выносной подающий механизм с 4-х роликовым металлическим механизмом для работы с роликами размером 30х10х12, тележка-платформа и другие ЗИП и комплектующие. К аппарату можно докупить блок жидкостного охлаждения ПТК HANKER, пульт дистанционного управления MIG DP ПТК HANKER и ящик для инструментов.

Передняя панель сварочного источника и подающего механизма ПТК HANKER MIG 350S EP LCD H23:

General (Общие настройки) - нажатие левой кнопки меню

Cooling (Охлаждение) – Подключение блока жидкостного охлаждения или работа с горелкой воздушного охлаждения (GAS/WATER).Fan (Вентилятор) – доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL – вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART – вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.Remote Control (Дистанционное управление) – Подключение пульта дистанционного управления (Вкл/Выкл).

Режим MMA

В режиме ручной дуговой сварки возможны следующие регулировки и настройки функционала:

При помощи правой кнопки, в меню регулируются следующие настройки:

Правая кнопка меню возможны следующие настройки:

Экран подающего механизма

На экране выносного подающего механизма EP LCD можно выбрать и настроить следующий функционал:

General (Общие настройки)

В режиме ручных настроек возможны следующие регулировки:

В нижней части экрана возможны настройки трех параметров:

Правой кнопкой меню возможно следующие регулировки:

Доступны металлы для сварки (Fe, FluFe, Ss, FluSs, AlMg, CuSi).

После выбора предыдущих параметров, на основном экране меню вы сможете настроить:

В нижней строке экрана доступны:

При нажатии правой кнопки меню и в зависимости от выбранных параметров ранее можно настроить следующее:

Режим горелки 2Т/4ТPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Amp (Сварочный ток, А) – Устанавливается в зависимости от выбранной проволоки.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.Режим горелки SPOTPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Welding Amp (Сварочный ток, А) – Устанавливается в зависимости от выбранной проволоки.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.SPOT Time (Время Spot) – Функция доступна только при выборе сварки в режиме SPOT. Диапазон регулировок от 0,5 до 20 сек.Режим горелки S4T/S2TPre-Flow (Предгаз) – от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – от 0 до 10.Start Amp P (Проценты в Амперах до базового тока) – от 1 до 200%.Welding Amp (Сварочный ток, А) – от 40 до 200 А.End Amp P (Проценты в Амперах до тока заварки) – от 1 до 200%.Burn Back (Дожиг проволоки) – от 0 до 10.Post-Flow (Постгаз) – от 0 до 20 сек.Режим MIG PULSE и DUAL PULSE

Доступные металлы для сварки (Fe, FluFe, Ss, FluSs, Al, AlMg, AlSi, CuSi, CuAl).

После выбора предыдущих параметров, на основном экране меню вы сможете:

В нижней строке экрана можно выбрать и настроить:

Все возможные настройки в режимах одинарного и двойного пульса:

P – Welding current percentage (Сварочное напряжение в процентах).

AL – Arc length correction (Корректировка длины дуги).

Дополнительную информацию о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER MIG 350S EP LCD H23 смотрите в карточке с товаром.

Функционал сварочного аппарата ПТК HANKER MIG 500S EP LCD H33

Fri, 12 Apr 2024 19:24:00 +0000

В этой статье мы подробно разберем функционал нового промышленного аппарата для полуавтоматической сварки ПТК HANKER MIG 500S EP LCD H33.

Новое оборудование с прошивкой PULSE FIRST GENERATION и подающим механизмом MIG LCD, с широким и многообразным функционалом, а именно: синергетические программы сварки, режимы сварки пульсом и двойным пульсом, ручные настройки для управления сварочным процессом, дополнительная функция аргонодуговой сварки LIFT TIG, ручная дуговая сварка MMA и многое другое.

В комплект поставки к аппарату входит сварочная горелка MIG 500 серии с жидкостным охлаждением, блок жидкостного охлаждения объемом 5,5 литров, выносной подающий механизм с 4-х роликовым металлическим механизмом для работы с роликами габаритами 30х10х12, тележка-платформа и другие ЗИП и комплектующие.

Передняя панель сварочного источника и подающего механизма ПТК HANKER MIG 500S EP LCD H33:

General (Общие настройки) - нажатие левой кнопки меню

Cooling (Охлаждение) – Подключение блока жидкостного охлаждения или работа с горелкой воздушного охлаждения (GAS/WATER).Fan (Вентилятор) – доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL – вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART – вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.Remote Control (Дистанционное управление) – Подключение пульта дистанционного управления (Вкл/Выкл).

Режим MMA

В режиме ручной дуговой сварки возможны следующие регулировки и настройки функционала:

При помощи правой кнопки, в меню регулируются следующие настройки:

Hot Start (Горячий старт) – Функция позволяет с легкостью поджигать электрод за счет кратковременного повышения сварочного тока в самом начале сварочного процесса. Регулировка происходит в пределах от 0 до 100%, шаг хода 10%.Hot Start Time (Время горячего старта) – Настройка параметра производится в пределе от 0,5 до 5,0 сек., за счет чего обеспечивается подъем пикового тока в момент поджига дуги.
Welding Amp (Сварочный ток, А) – Диапазон регулировки от 10 до 500 Ампер.Arc Force (Форсаж дуги) – Обеспечивает стабильную дугу за счет увеличения сварочного тока в момент отделения капли металла от электрода. Настройка функционала в диапазоне от 0 до 100.Режим сварки LIFT TIG

Правая кнопка меню возможны следующие настройки:

Экран подающего механизма

На экране выносного подающего механизма EP LCD можно выбрать и настроить следующий функционал:

General (Общие настройки)

В режиме ручных настроек возможны следующие регулировки:

Wire Speed – Настройка параметра производится левым энкодером. Это регулировка скорости подачи проволоки, диапазон: 1,5 – 16,0 м/мин.Voltage – Настройка параметра производится правым энкодером. Это регулировка напряжения, диапазон 10 – 35 В.

В нижней части экрана возможны настройки трех параметров:

Правой кнопкой меню возможно следующие регулировки:

Pre-Flow (Предгаз) – Регулировка в диапазоне от 0 до 20 сек.Slow Feed (Медленная подача проволоки) – Диапазон: 0–10Welding Volts (Вольтаж) – Диапазон: 10–35 В.Burn Back (Дожиг проволоки) – Диапазон: 0–10Post-Flow (Постгаз) – Регулировка в диапазоне от 0 до 20 сек.Spot Time (Время Spot) – Функционал доступен только при SPOT режиме работы горелки. Диапазон: 0,5–20 сек.Режим MIG SYNERGIC

Доступны металлы для сварки (Fe, FluFe, Ss, FluSs, AlMg, CuSi).

После выбора предыдущих параметров, на основном экране меню вы сможете настроить:

В нижней строке экрана доступны:

При нажатии правой кнопки меню и в зависимости от выбранных параметров ранее можно настроить следующее:

Доступные металлы для сварки (Fe, FluFe, Ss, FluSs, Al, AlMg, AlSi, CuSi, CuAl).

После выбора предыдущих параметров, на основном экране меню вы сможете:

В нижней строке экрана можно выбрать и настроить:

Все возможные настройки в режимах одинарного и двойного пульса:

P – Welding current percentage (Сварочное напряжение в процентах).

AL – Arc length correction (Корректировка длины дуги).

Дополнительную информацию о технических характеристиках, комплектации и фотографии нового аппарата ПТК HANKER MIG 500S EP LCD H33 доступны в карточке с товаром.

Какие функции и настройки в полуавтомате ПТК HANKER MIG 200 P AC/DC PFC SYN LCD H88

Wed, 10 Apr 2024 15:05:00 +0000

Новый промышленный полуавтоматический аппарат ПТК HANKER MIG 200 P AC/DC PFC SYN LCD H88 может выполнять все виды сварки: MIG, MMA, TIG с постоянным током и TIG с переменным током. Широкий выбор настроек для сварки в пульсе и без в режиме MIG. Сварка на переменном и постоянном токах в режимах TIG. Возможность включения импульсной сварки в режиме MMA. Аппарат может работать от пониженного напряжения сети (PFC).

Описание передней панели ПТК HANKER MIG 200 P AC/DC PFC SYN LCD H88

Многофункциональный LCD дисплейЭнкодер управленияПравая и левая кнопки выбора функций аппаратаUSB слотОсновное меню аппарата

Settings (Настройки) - шестеренки на экране аппарата. Основное меню аппарата делится на две вкладки: вкладка GENERAL (Общие настройки) и MACHINE (Настройки аппарата).

General (Общие настройки) - нажатие левой кнопки меню

Language (Выбор языка) - в прошивке, на сегодняшний день, доступно несколько языков - английский, немецкий, польский и другие языки.Brightness (Яркость) - регулирует яркость дисплея. Шкала регулировки от 1 до 10.Beeper (Звуковой сигнал) - возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.Unit (Единица измерения) - возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах. Information (Информация) - информация о дате сборки аппарата и установленной прошивки. Factory Reset (Сброс до заводских настроек) - активировав эту функцию, вы сбросите аппарат до заводских настроек. Все установленные новые прошивки (устанавливаются в сервисом центре), а также сохраненные параметры сварки, будут стерты. Program Update (Обновление прошивки) - обновление программного обеспечения производится только в сервисом центре.MACHINE (Настройки аппарата) - нажатие правой кнопки меню

Fan (Вентилятор) - доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL - вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART - вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор. Wireless Control (Беспроводное подключение педали) - режим подключения беспроводной педали и/или беспроводного пульта управления. Включите педаль/пульт - выберите на экране аппарата одну из ячеек (WIRELESS FOOT PEDAR - беспроводная педаль или WIRELESS REMOTE CONTROL - беспроводной пульт управления). Поднесите педаль/пульт к аппарату. Нажмите на педаль или любую кнопку на пульте - ваши устройства синхронизируются с аппаратом. Ячейка станет зеленой. Педаль/пульт синхронизируются с аппаратом с помощью Bluetooth соединения, бесперебойный отклик - до 10 метров. Wire Retract - по умолчанию функция выключена. При включении функция активна в режиме MIG PULSE при сварке Алюминия. Оттягивает сильно выступающую проволоку назад в наконечник, тем самым выставляя ее на нужную длину дуги. Функция позволяет не подрезать проволоку (избавляться от шарика на кончике проволоки) каждый раз, после окончания сварки. Remote Control (Дистанционное управление) - Вкл/Выкл.Как сохранить и загрузить параметры сварки?

Аппарат рассчитан на 20 слотов памяти.

Сохранение параметров. Настроив нужные вам параметры сварки, удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров. В верхней части экрана, по центру, вы увидите слово SAVE (Сохранение). Крутите энкодер (по часовой стрелке), внизу экрана будут отображаться слоты памяти. Выбрав свободный слот, нажмите один раз правую кнопку меню. Ваши параметры успешно сохранены в память.

Загрузка параметров. Удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров - в верхней части экрана, по центру, вы увидите надпись SAVE (Сохранение). Чтобы загрузить сохраненные ранее параметры, крутите ручку энкодера, внизу экрана будут отображаться слоты памяти. Выбрав нужный вам слот, нажмите на энкодер и удерживайте в течение 3-х секунд. В верхней части экрана, по центру, вы увидите, как слово SAVE (Сохранение) сменится на LOAD (Загрузка). После чего, нажмите один раз правую кнопку меню. Ваши ранее сохраненные параметры успешно загружены.

Перезапись слотов. Если все слоты заняты ранее сохраненными параметрами, вам необходимо удалить один из параметров и записать на него новый. Для записи новых параметров, поверх старых, рекомендуем выбрать редко используемый слот и записать на него ваш новый. Процедура записи нового параметра на заполненный слот, ничем не отличается от записи в пустую ячейку. С той лишь разницей, что на экране будет отображаться ваш параметр, который вы сотрете, записав на него новый.

Режимы MIG

Аппарат в режиме MIG может сваривать сталь (Fe), три вида алюминия (Al, AlMg, AlSi), нержавеющую сталь (Ss), медь (CuSi), производить сварку порошковой и самозащитной проволокой (Flux Fe). В аппарате есть настройка индуктивности, синергетический режимы, сварка в пульсе, режимы работы горелки S4T и S2T и многое другое.

В режимах MIG в верхней части экрана расположены иконки с обозначением дополнительных настроек:

GAS TEST (Проверка газа) - для проверки зажмите и удерживайте левую кнопку меню.WIRE FEED (Холостой прогон проволоки) - для проверки зажмите и удерживайте правую кнопку меню.Режим сварки MIG MANUAL (MIG РУЧНЫЕ НАСТРОЙКИ)

В главном меню вращая энкодер выберите режим MIG MANUAL.

Регулировки:Левый круг (Скорость подачи проволоки) - диапазон от 1,5 до 16,5 м/мин.Правый круг (Вольтаж) - от 10 до 27 Вольт. Нижнее меню:Выбор режима горелки - 2Т/4Т/SPOT.Индуктивность - диапазон от -10 до +10.Режим горелки 2Т/4Т + Нажатие правой кнопки меню

Pre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Volts (Вольтаж) - от 10 до 27 В.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Режим горелки SPOT + Нажатие правой кнопки менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Volts (Вольтаж) - от 10 до 27 В.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Spot Time (Время SPOT) - от 0,5 до 20 сек.MIG Synergic (MIG Синергетические настройки)

Далее настройте следующие параметры:

WIRE (Выбор проволоки). Вращая энкодер выберите проволоку, которой вы планируете сваривать. На выбор доступны следующие варианты: Fe (сталь), Flu.Fe (порошковая), Ss (нержавеющая сталь), AlMg (Алюминий), CuSi (медь).

GAS (Выбор газа).

При выборе Fe (сталь): 80% Ar 20% CO2; 100% CO2При выборе Flu.Fe (порошковая): 100% CO2При выборе Ss (нержавеющая сталь): 98%Ar 2% CO2При выборе AlMg (Алюминий): 100% ArПри выборе CuSi (Медь): 100% Ar

DIAMETER (Выбор диаметра сварочной проволоки). Доступный диапазон выбора диаметра сварочной проволоки: 0,6 - 0,8 - 0,9 - 1,0 мм. Толщина указана в миллиметрах и в дюймах. Подтвердите свой выбор нажатием на энкодер.

После выбора всех вышеуказанных настроек вы попадете на меню поднастройки.

Левый круг (первое нажатие на центральную ручку). Current - выбор напряжения от 25 до 200 Ампер, минимальный ток может варьироваться, в зависимости от выбранной ранее толщины проволоки. Левый круг (второе нажатие на центральную ручку). Wire Speed - выбор скорости подачи проволоки. Скорость подачи проволоки может варьироваться от 3 до 13 м/мин, в зависимости от выбранной ранее толщины проволоки. Правый круг. Voltage - отображает рекомендуемое значения, рассчитанное синергетической программой. При вращении перескакивает в режим Vol-Сorrect, где вы может, вращая центральную кнопку, внести коррекцию к заданному значению.Нижняя строка менюThickness (Толщина изделия) - в зависимости от выбранной проволоки вы можете, вращая центральную ручку, выбрать толщину свариваемого изделия. Режимы горелки - 2Т/4Т/S4T/SPOT/S2T.Inductance (Индуктивность) - от -10 до +10.Fe/Flu.Fe/Ss/AlMg/CuSi + 2T/4T + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Volts (Вольтаж) - в зависимости от выбранной проволоки и толщины металла.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Fe/Flu.Fe/Ss/AlMg/CuSi + S4T + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Start Amp (Стартовый ток. Проценты в Амперах до базового тока) - от 1 до 200%.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.End Amp P (Проценты в Амперах до тока заварки) - от 1 до 200%.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Fe/Flu.Fe/Ss/AlMg/CuSi + S2T + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Start Amp P (Проценты в Амперах до базового тока) - от 1 до 200%.Start Amp Time (Время стартового тока) - от 0 до 20 сек.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Fe/Flu.Fe/Ss/AlMg/CuSi +SPOT + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Spot time (Время SPOT) - от 0,5 до 20 сек.MIG PULSE (MIG в режиме пульс)

С помощью энкодера в главном меню аппарата, выберите сварку в режиме MIG PULSE. Подтвердите свой выбор нажатием на энкодер.

Далее настройте следующие параметры:

GAS (Выбор газа).

При выборе Fe (сталь): 80% Ar 20% CO2При выборе Ss (нержавеющая сталь): 98%Ar 2% CO2При выборе Al (Алюминий): 100% ArПри выборе AlMg (Алюминий): 100% ArПри выборе AlSi (Алюминий): 100% ArПри выборе CuSi (медь): 100% Ar

DIAMETER (Выбор диаметра сварочной проволоки). Доступный диапазон выбора диаметра сварочной проволоки: 0,6 - 0,8 - 0,9 - 1,0 - 1,2 мм. Толщина указана в миллиметрах и в дюймах. Подтвердите свой выбор нажатием на энкодер.

При выборе Fe (сталь): 0,6 - 0,8 - 0,9 - 1,0 ммПри выборе Ss (нержавеющая сталь): 0,8 - 0,9 - 1,0 ммПри выборе Al (Алюминий): 1,2 ммПри выборе AlMg (Алюминий): 0,8 - 0,9 - 1,0 - 1,2 ммПри выборе AlSi (Алюминий): 1,0 - 1,2 ммПри выборе CuSi (медь): 0,8 - 1,0 мм

После выбора всех вышеуказанных настроек вы попадете на меню поднастройки.

Левый круг (первое нажатие на центральную ручку). Current - выбор напряжения от 25 до 200 Ампер, минимальный ток может варьироваться, в зависимости от выбранной ранее толщины проволоки. Левый круг (второе нажатие на центральную ручку). Wire Speed - выбор скорости подачи проволоки. Правый круг (первое нажатие на центральную ручку). Voltage - отображает рекомендуемое значения, рассчитанное синергетической программой. При вращении перескакивает в режим Vol-Сorrect, где вы может, вращая центральную кнопку, внести коррекцию к заданному значению.Правый круг (второе нажатие на центральную ручку). Arc Length - возможность регулировки длины дуги.Нижняя строка менюThickness (Толщина изделия) - в зависимости от выбранной проволоки вы можете, вращая центральную ручку, выбрать толщину свариваемого изделия. Режимы горелки - 2Т/4Т/S4T/SPOT/S2T.Inductance (Индуктивность) - от -10 до +10.Fe/Ss/Al/AlMg/AlSi/CuSi + 2T/4T + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Volts (Вольтаж) - в зависимости от выбранной проволоки и толщины металла.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.S4T + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Start Amp P (Проценты в Амперах до базового тока) - от 1 до 200%.Start Amp AL (Длина дуги стартовых Ампер до базового тока) - от -10 до +10.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.End Amp P (Проценты в Амперах до тока заварки) - от 1 до 200%.End Amp AL (Длина дуги до тока заварки) - от -10 до +10.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.S2T + правая кнопка меню

Pre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Start Amp P (Проценты в Амперах до базового тока) - от 1 до 200%.Start Amp AL (Длина дуги стартовых Ампер до базового тока) - от -10 до +10.Start Amp Time (Время стартового тока) - от 0 до 20 сек.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.SPOT + правая кнопка менюPre-Flow (Предгаз) - от 0 до 20 сек.Slow Feed (Медленная подача проволоки) - от 0 до 10 сек.Welding Amps (Сварочные Амперы) - от 25 до 200 Ампер.Burn Back (Дожиг проволоки) - от 0 до 10 сек.Post Flow (Постгаз) - от 0 до 20 сек.Spot time (Время SPOT) - от 0,5 до 20 сек.Режим TIG HF

Режим TIG HF - классический режим бесконтактного поджига дуги. Все параметры вносятся сварщиком самостоятельно. На главном экране аппарата выберите режим TIG HF. Подтверждайте свой выбор нажатием на энкодер.

Смешанный режим (Переменный AC + Постоянный DC)

Режим позволяет настроить ток сварки и пропорцию между переменным и постоянным токами. Это означает, что к сварочному процессу на переменном токе добавляется постоянный ток прямой полярности для достижения большего проплавления, скорости сварки и возможности сварки толщин больших, нежели только при переменном токе. Режим позволяет быстрее сформировать сварочную ванну на еще не разогретом изделии, сваривать толстостенные изделия на меньшем токе в сравнении с переменным, т.к. наличие «подмешанного» цикла постоянного тока значительно добавляет тепловложение.

Преимущества смешанного режима AC+DC

Сварка тонкостенных изделий на меньшем значении сварочного тока (если сравнивать с режимом AC).Очень высокая скорость сварки за счет высокой пропорции постоянного тока DС.Быстрое формирование сварочной ванны (актуально для наплавочных работ при ремонте оснастки, инструмента, отливок).Широкий диапазон свариваемых толщин (от 1 до 10 мм). Не рекомендуется превышать 50% составляющей постоянного тока, т.к. это может повлиять на внешний вид сварного шва или механические свойства сварного соединения.Диапазон настройки пропорции переменного тока (AC) в пределах от 1 до 80%.EXTRA Fusion

Настройка дополнительного проплавления (EXTRA Fusion)

При регулировке настроек аппарат есть возможность сдвигать эпюру переменного тока относительно нулевой точки, что позволяет дополнительно к балансу переменного тока получить контролируемую сварочную ванну, сваривать особо малые толщины металла, сместив эпюру тока больше в зону очистки. Диапазон смещения от 0 до 80% в сторону положительной составляющей полупериода переменного тока.

Есть дополнительные режимы, которые работают только в режиме DC, PULSE OFF и SPOT (регулирвока Dynamic ARC). К таким режимам относится функционал MULTITACK, Q-Start и Dynamic ARC. Рассмотрим их подробнее.

MULTITACK

Режим предназначен для установки прихваток на особо малых толщинах (от 0,6 мм) или при сварке таких толщин методом прихваток (точек). Настройка режима позволяет значительно снизить или вообще уйти от деформаций металла за счет регулировки времени паузы между сваркой прихваток. Есть возможность настройки частоты установки прихваток поджигом дуги, чем можно адаптировать режим под необходимую скорость сварки и геометрию сварного соединения. Режим регулируется в пределах от 0 до 6 Гц.

Настройка следующих режимов Q-Start и Dynamic ARC возможна только при 0 в режиме MULTITACK.

Q-Start

Функция Q-Start расшифровывается как «быстрый старт» (Quick Start). Данная функция позволяет смочить свариваемые кромки и собрать их в сварочную ванну при поджиге дуги, т.е. в начале процесса сварки стыка. При активации режима сварочный аппарат переходит в режим импульсной дуги, которая имеет таймер для настройки длительности работы. Суть режима заключается в отсутствии прожога тонкостенных свариваемых кромок в момент поджига дуги. Данный режим может эффективно применяться как при малых свариваемых толщинах, так и при нестабильном зазоре между свариваемыми кромками. Диапазон регулировок от 0 до 60 сек.

Dynamic ARC

Функция «Динамическая дуга/Активная дуга» (Dynamic Arc). Суть данной функции заключается в том, что сварочный аппарат поддерживает постоянство тепловой мощности (постоянство тепловложения) на сварочной дуге (произведение тока и напряжения). Таким образом, при уменьшении сварочного напряжения (уменьшение длины дуги) аппарат увеличивает сварочный ток. Напротив, при увеличении длины сварочной дуги, аппарат снижает значение сварочного тока. Динамическое изменение сварочного тока настраивается в диапазоне от 10 до 50 Ампер на каждый вольт изменения длины дуги.

Преимущества:

Более высокая скорость сварки (если сравнивать со стандартным режимом).За счет большей сфокусированности сварочной дуги достигается больший коэффициент проплавления.Снижение тепловложения в околошовной зоне (зоне термического влияния), что влечет за собой меньшее окисление нагретых областей изделия.Снижение брака, особенно при сварке корневых проходов, при которых длина дуги может достигать критически малых значений.Режим DC + PULSE OFF (2T/4T)Pre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Q-start - от 0 до 60 сек.Dynamic Arc - от 0 до 50 Ампер.Multitack - от 0 до 6 Гц.Режим DC + PULSE ON (2T/4T)

Pre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (Базовый ток) - от 10 до 200 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 Гц до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Режим DC + PULSE OFF + SPOTPre-Flow (Предгаз) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Spot Time (Время сварки точки) - от 0,1 до 10 сек.Dynamic Arc - от 0 до 50 Ампер.Режим DC + PULSE OFF + RPTPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (RP)(Базовый ток) - от 10 до 200 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.PULSE OFF + 2T/4T + Фомы волны (Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin)

Pre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance - от -5 до +5.AC Frequency - от 50 до 250 Гц.MIX AC/DC - от 0 до 80%.EXTRA FUSION - от 0 до 80%.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.PULSE ON + 2T/4T + Фомы волны (Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin)

С помощью энкодера в главном меню аппарата, выберите сварку в режиме SMART TIG (Умный TIG). Подтвердите свой выбор нажатием на энкодер.

Material - Выбор металлов.

Вращая энкодер выберите материал, который вы планируете сваривать. На выбор доступны следующие материалы:

Fe - Сталь.Ss - Нержавеющая сталь.Al - Алюминий.

Joint Type - Тип соединения.

Вращая энкодер выберите тип соединения. На выбор доступны следующие типы:

Butt joint - Встык.Fillet joint - Тавр.Lap joint - Внахлест.

Thickness - Толщина изделия.

Вращая энкодер выберите толщину металла от 1 до 8 мм. Толщина указана в миллиметрах и в дюймах. Подтвердите свой выбор нажатием на энкодер.

После настройки первых трех шагов, вы окажетесь на главном экране режима SMART TIG (Умный TIG). В левом цифровом круге будут указаны Амперы, в правом - напряжение в Вольтах. В центральной части экрана будут указаны выбранные параметры. Например: AL (алюминий), Lap Joint (внахлест), 8,0 мм (толщина свариваемого изделия).

В нижней части экрана будут указаны следующие параметры:

Диаметр вольфрамового электрода.Тип Газа (с рекомендуемым расходом л/мин).Режим работы сварочной горелки 2Т/4Т/RPT/SPOT.Задания толщина изделия.Пульс ON/OFF (регулируется).Ток DC или AC (в зависимости от свариваемого изделия) + все формы волны (регулируются).Выбранный метал Fe/Ss + PULSE OFF + нажатие правой кнопки менюPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Q-start - от 0 до 60 сек.Dynamic Arc - от 0 от 50 Ампер.Multitack - от 0 до 6 Гц.Выбранный метал Fe/Ss + PULSE ON + нажатие правой кнопки менюPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (Базовый ток) - от 10 до 200 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Выбранный метал AL + PULSE OFF + нажатие правой кнопки менюPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance - от -5 до +5.AC Frequency - от 50 до 250 Гц.MIX AC/DC - от 0 до 80%.EXTRA FUSION - от 0 до 80%.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.Выбранный метал AL + PULSE ON + нажатие правой кнопки менюPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (Базовый ток) - от 10 до 200 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance - от -5 до +5.AC Frequency - от 50 до 250 Гц.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.РЕЖИМ LIFT TIG

Левый круг (Current) - регулировка напряжения, диапазон от 10 до 200 Ампер.Правый круг (Voltage) - отображение параметров в Вольтах.Нижняя строка меню:PULSE - ON/OFF (Вкл/Выкл).Режим работы горелки - 2Т/4Т/RPT/SPOT.Формы волны - DC/Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin.Режим PULSE OFF+ DC + SPOTPre-Flow (Предгаз) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Spot Time (Время сварки точки) - от 0,1 до 10 сек.Dynamic Arc - от 0 до 50 А.Режим PULSE OFF + DC + RPTPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (RP)(Базовый ток) - от 10 до 200 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Режим PULSE OFF + DC + 2T/4TPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер. Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер. Post Flow (Постгаз) - от 0 до 20 сек.Dynamic Arc - от 0 до 50 А.Режим PULSE ON + DC + 2T/4TPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (Базовый ток) - от 10 до 200 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Режим PULSE ON + 2T/4T + Формы волныPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 200 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 200 Ампер. Base Amp (Базовый ток) - от 10 до 200 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 200 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance - от -5 до +5.AC Frequency - от 50 до 250 Гц.Diameter (Диаметр вольфрамового электрода) - от 1,0 до 4,0 мм.Режим ММА

В главном меню аппарата, с помощью энкодера, выберите сварку в режиме MMA. Подтвердите свой выбор нажатием на энкодер. Аппарат может сваривать электродом как в простом режиме DC (постоянный ток), так и в режиме квадратной формы волны.

Настройки режима MMA

Сварочный ток регулируется энкодером. При плавном вращении энкодера значения будут отображаться с добавлением 1 Ампер, такой способ позволит задать точный сварочный ток. Если вам необходимо ускорить процесс, резко прокрутите энкодер и параметры сварочного тока (Амперы) будут добавляться десятками.

Левый круг (Current) - регулировка напряжения. Регулировка в диапазоне от 10 до 200 Ампер.Правый круг (Voltage) - отображение параметров в Вольтах.Нижняя строка меню:

Для выбора формы волны (квадратная) или простого постоянного тока DC, на главном экране в режиме MMA, нажмите энкодер 2 раза, и, в правом нижнем углу, вы сможете вращая энкодер выбрать нужный вам параметр. Подтвердите свой выбор однократным нажатием на энкодер. Во время выставления значений сварочного тока, в центральной части экрана, между цифровыми экранами Ампер и Вольт, будет отображаться подсказка, какой оптимальный диаметр сварочного электрода подходит под тот или иной ток сварки.

PULSE - ON/OFFDiameter - диаметра электрода.Настраивается автоматически, в зависимости от выбранного тока. Носит рекомендательный характер. Ток - DC (постоянный ток) или Square (квадратная форма волны). Выбор доступен как при включенном пульсе, так и при выключенном.Правая кнопка меню при PULSE OFF

Hot Start (Горячий старт) - от 0 до 100% (шаг 10%).Hot Start Time (Время горячего старта) - от 0,5 до 5,0 сек (шаг 0,1 сек).Welding Amp (Сварочный ток) - от 10 до 200 Ампер (шаг 1 А).Arc Force (Форсаж дуги) - от 0 до 100 (шаг 10).Правая кнопка меню при PULSE ON

Hot Start (Горячий старт) - от 0 до 100% (шаг 10%).Hot Start Time (Время горячего старта) - от 0,5 до 5,0 сек (шаг 0,1 сек).Peak Amp (Пиковый ток) - от 10 до 200 Ампер (шаг 1 А).Base Amp (Базовый ток) - от 10 до 200 Ампер (шаг 1 А).Frequency (Частота) - от 0,5 до 400 Гц (шаг 1 Гц).Duty (Настройка пульса) - от 5 до 95% (шаг 1%).Смотрите видео с аппаратом MIG 200 P AC/DC PFC SYN LCD H88

Настройки и интерфейс аппарата ПТК HANKER TIG 300 P AC/DC LCD H17

Wed, 10 Apr 2024 10:20:00 +0000

ПТК HANKER TIG 300 P AC/DC LCD H17 для аргонодуговой сварки TIG с широким и многообразным функционалом. Аппарат оснащен цифровым экраном управления сварочными параметрами, может производить сварку на постоянном (DC) и переменном (AC) токе с импульсом (PULSE) и без него, режимом SMART TIG, LIFT TIG и TIG HF. В режиме DC, PULSE OFF, SPOT есть специальный доступ к настройкам Q-Start, MULTITACK и Dynamic ARС.

Описание передней панели ПТК HANKER TIG 300 P AC/DC LCD H17

General (Общие настройки) - нажатие левой кнопки меню

Language (Выбор языка) - в прошивке, на сегодняшний день, доступен только английский язык.Brightness (Яркость) - регулирует яркость дисплея. Шкала регулировки от 1 до 10.Beeper (Звуковой сигнал) - возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.Unit (Единица измерения) - возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах. Information (Информация) - информация о дате сборки аппарата и установленной прошивки. Factory Reset (Сброс до заводских настроек) - активировав эту функцию, вы сбросите аппарат до заводских настроек. Все установленные новые прошивки (устанавливаются в сервисом центре), а также сохраненные параметры сварки, будут стерты. Program Update (Обновление прошивки) - обновление программного обеспечения производится только в сервисом центре.MACHINE (Настройки аппарата) - нажатие правой кнопки меню

Cooling (Выбор охлаждения) - на выбор два варианта: Gas (Воздушное охлаждение) и Water (Водяное охлаждение). Аппарат оснащен блоком водяного охлаждения, если вы подключили горелку с водяным охлаждением - переключитесь в меню на водяное охлаждение. При работе горелкой с воздушных охлаждением - выбирайте в меню воздушное охлаждение.Fan (Вентилятор) - доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL - вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART - вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.Wireless Foot Control (Беспроводное подключение педали) - режим подключения беспроводной педали и/или беспроводного пульта управления. Включите педаль/пульт - выберите на экране аппарата одну из ячеек (WIRELESS FOOT PEDAR - беспроводная педаль или WIRELESS REMOTE CONTROL - беспроводной пульт управления). Поднесите педаль/пульт к аппарату. Нажмите на педаль или любую кнопку на пульте - ваши устройства синхронизируются с аппаратом. Ячейка станет зеленой. Педаль/пульт синхронизируются с аппаратом с помощью Bluetooth соединения, бесперебойный отклик - до 10 метров. Remote Control (Дистанционное управление) - Вкл/Выкл.Сохранение и загрузка параметров сварки

Аппарат рассчитан на 20 слотов памяти. Для сохранения данных, настроив нужные вам параметры сварки, удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров. В верхней части экрана, по центру, вы увидите слово SAVE (Сохранение). Крутите энкодер (по часовой стрелке), внизу экрана будут отображаться слоты памяти. Выбрав свободный слот, нажмите один раз правую кнопку меню. Ваши параметры успешно сохранены в память.

Для загрузки параметров - удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров - в верхней части экрана, по центру, вы увидите надпись SAVE (Сохранение). Чтобы загрузить сохраненные ранее параметры, крутите ручку энкодера, внизу экрана будут отображаться слоты памяти. Выбрав нужный вам слот, нажмите на энкодер и удерживайте в течение 3-х секунд. В верхней части экрана, по центру, вы увидите, как слово SAVE (Сохранение) сменится на LOAD (Загрузка). После чего, нажмите один раз правую кнопку меню. Ваши ранее сохраненные параметры успешно загружены.

Перезапись слотов

Если все слоты заняты ранее сохраненными параметрами, вам необходимо удалить один из параметров и записать на него новый. Для записи новых параметров, поверх старых, рекомендуем выбрать редко используемый слот и записать на него ваш новый. Процедура записи нового параметра на заполненный слот, ничем не отличается от записи в пустую ячейку. С той лишь разницей, что на экране будет отображаться ваш параметр, который вы сотрете, записав на него новый.

Режим ММА

Настройки режима MMA

Основной дисплей

Левый круг (Current) - регулировка силы тока, диапазон от 10 до 300 Ампер.Правый круг (Voltage) - отображение параметров напряжения в Вольтах.Нижняя строка меню:

PULSE - ON/OFFDiameter - отображение диаметра электрода. Носит рекомендательную функцию и рассчитывает диаметр исходя из сварочного тока.Ток - DC и Квадратная форма волны (Square).Расширенные настройки в режиме MMA

Находясь на экране режима MMA, нажмите правую кнопку меню. Вы окажетесь на экране расширенных настроек. Перед вами отобразятся три столбчатые диаграммы. В каждой из них все параметры задаются вращением энкодера, а каждое подтверждение выбранных параметров - нажатием на энкодер. После каждого подтверждения, вы будете переходить на следующую настройку.

Настройки в режиме PULSE ON (с пульсом)

Нажатие правой кнопки меню:Hot Start (Горячий старт) - диаграмма - красная. Горячий старт отображается в процентном соотношении от силы тока. Диапазон от 0 до 100%. Hot Start Time (Время горячего старта) - следующее нажатие на энкодер. Диаграмма - зеленая. Установка времени горячего старта от 0,5 до 5 сек. Эта настройка определяет время сколько будет длиться горячий старт. Peak Amp (Пиковый ток) - диаграмма - красная. Сварочный ток от 5 до 250 Ампер. Если вы свариваете в режиме PULSE, настройка позволяет выбрать пиковое значение тока. Base Amp (Базовый ток) - диаграмма - красная. Сварочный ток от 5 до 250 Ампер. Если вы свариваете в режиме PULSE, настройка позволяет выбрать базовое значение тока. Pulse Width (Ширина пульса) - диаграмма - зеленая. Параметр позволяет задать соотношение пульса, к ранее выставленным параметрам. Диапазон регулировки от 5 до 95%.Frequency (Частота пульса) - диаграмма - зеленая. Параметр позволяет задать частоту пульса в Герцах. Диапазон регулировки от 0,5 до 400 Гц.Настройки в режиме PULSE OFF (без пульса) Hot Start (Горячий старт) - диапазон от 0 до 100%.Hot Start Time (Время горячего старта) - от 0,5 до 5 сек.Welding Amp (Сварочный ток) - от 10 до 250 Ампер.Arc Force (Форсаж дуги) - от 0 до 100.РЕЖИМ LIFT TIG

Левый круг (Current) - регулировка напряжения, диапазон от 10 до 300 Ампер.Правый круг (Voltage) - отображение параметров в Вольтах.Нижняя строка меню:PULSE - ON/OFF (Вкл/Выкл).Режим работы горелки - 2Т/4Т/RPT.Формы волны - DC/Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin.Осциллограмма PULSE OFF + 2T/4T+ DCPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Dynamic Arc - от 0 до 50.Осциллограмма PULSE ON + 2T/4T+ DCPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 Гц до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Осциллограмма PULSE OFF + 2T/4T+ ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.MIX AC/DC - от 0 до 80%.EXTRA FUSION - от 0 до 80%.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Осциллограмма PULSE ON + 2T/4T+ ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Осциллограмма PULSE OFF + RPT + DCPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 - 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Осциллограмма PULSE OFF + RPT + ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Режим TIG HF

Левый круг (Current) - регулировка силы тока, диапазон от 10 до 300 Ампер.Правый круг (Voltage) - отображение параметров напряжения в Вольтах.Нижняя строка меню:PULSE - ON/OFF (Вкл/Выкл).Режим работы горелки - 2Т/4Т/RPT/SPOT.Формы волны - DC/Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin.Осциллограмма PULSE OFF + 2T/4T+ DC

Pre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Q-Start - от 0 до 60 сек.Dynamic Arc - от 0 до 50 Ампер.MULTITACK - от 0 до 6 Гц.Осциллограмма PULSE ON + 2T/4T+ DC

Pre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Duty (Настройка пульса) - от 5 до 95%.Frequency (Частота) - от 0,5 Гц до 999 Гц.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Ток заварки) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Осциллограмма PULSE OFF + 2T/4T+ ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.MIX AC/DC - от 0 до 80%.EXTRA FUSION - от 0 до 80%.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Осциллограмма PULSE ON + 2T/4T+ ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Duty (Настройка пульса) - 5 - 95 %Frequency (Частота) - 0.5 - 999 ГцDown Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Осциллограмма PULSE OFF + RPT + DCPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Осциллограмма PULSE OFF + RPT + ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Start Amp (Стартовый ток) - от 10 до 300 Ампер.Up Slope (Нарастание тока) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Base Amp (Базовый ток) - от 10 до 300 Ампер.Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Осциллограмма PULSE OFF + SPOT + DCPre-Flow (Предгаз) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Spot Time (Время SPOT) - от 0,1 до 10 сек.Dynamic Arc - от 0 до 50 Ампер.Осциллограмма PULSE OFF + SPOT + ФОРМЫ ВОЛНЫPre-Flow (Предгаз) - от 0 до 20 сек.Peak Amp (Пиковый ток) - от 10 до 300 Ампер. Down Slope (Спад тока) - от 0 до 20 сек.End Amp (Спад тока) - от 10 до 300 Ампер.Post Flow (Постгаз) - от 0 до 20 сек.Balance (Баланс) - от -5 до +5.AC Frequency (Частота переменного тока) - от 50 до 250 Гц.Spot Time (Время SPOT) - от 0,1 до 10 секTungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.Режим SMART TIG (умный TIG)

Material - Выбор металлов.

Вращая энкодер выберите материал, который вы планируете сваривать. На выбор доступны следующие материалы:

Fe - Сталь.Ss - Нержавеющая сталь.Al - Алюминий.

Joint Type - Тип соединения.

Вращая энкодер выберите тип соединения. На выбор доступны следующие типы:

Butt joint - Встык.Fillet joint - Тавр.Lap joint - Внахлест.

Thickness - Толщина изделия.

Вращая энкодер выберите толщину металла от 1 до 12 мм. Толщина указана в миллиметрах и в дюймах. Подтвердите свой выбор нажатием на энкодер.

После настройки первых трех шагов, вы окажетесь на главном экране режима SMART TIG (Умный TIG). В левом цифровом круге будут указаны Амперы, в правом - напряжение в Вольтах. В центральной части экрана будут указаны выбранные параметры. Например: AL (алюминий), Lap Joint (внахлест), 12,0 мм (толщина свариваемого изделия).

В нижней части экрана будут указаны следующие параметры (слева направо):

Диаметр вольфрамового электрода.Тип Газа (с рекомендуемым расходом л/мин).Режим работы сварочной горелки 2Т/4Т/RPT/SPOT.Пульс ON/OFF (регулируется).Ток DC или AC (в зависимости от свариваемого изделия) + все формы волны (регулируются).

Настройки осциллограммы идентичны с настройками TIG HF.

EXTRA Fusion

Настройка дополнительного проплавления (EXTRA Fusion)

MULTITACK

Настройка следующих режимов Q-Start и Dynamic ARC возможна только при 0 в режиме MULTITACK.

Q-Start

Dynamic ARC

Преимущества:
